Em sistemas hidráulicos, é importante determinar qual a potência de acionamento da bomba. Para uma bomba hidráulica que opera com uma vazão de 12 l/min, a uma pressão de 250 bar e com rendimento de 80%, qual é a potência de acionamento dessa bomba?

Os circuitos digitais, muitas vezes, são representados pelos circuitos lógicos. Estes circuitos, por sua vez, também podem ser representados por uma função booleana.

(Arquivo pessoal; imagem usada com autorização.)

O circuito lógico da imagem é representado corretamente pela função:

Um dos instrumentos mais utilizados nas medições de peças é o paquímetro.

(Arquivo pessoal; imagem usada com autorização.)

Na figura, o valor da medida mostrada em polegada fracionária é:

Circuitos pneumáticos são formados por uma série de atuadores e válvulas montados de forma lógica para atender a determinada finalidade. Cada uma das válvulas tem uma função dentro do circuito.

(Arquivo pessoal; imagem usada com autorização.)

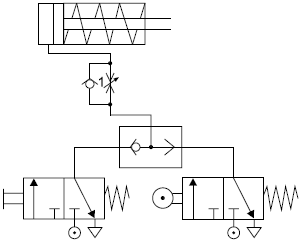

No circuito pneumático da imagem, a válvula indicada pelo número 1 tem a função de controlar

A figura a seguir mostra uma viga biapoiada de seção constante com 4 m de comprimento. Sobre essa viga é colocada uma carga distribuída com valor igual a 5 kN/m.

(Arquivo pessoal; imagem usada com autorização.)

Dados:

• Tensão na flexão: \( \sigma = { \large M.y \over I} \)

• Seção transversal da viga:

• Momento de Inércia: 500 cm⁴

(Arquivo pessoal; imagem usada com autorização.)

Para essas condições de carregamento, determine qual a máxima tensão de flexão atuante sobre a viga.

Portas lógicas são a base para a construção dos circuitos digitais.

(Arquivo pessoal; imagem usada com autorização.)

No diagrama está representado um circuito elétrico com um led e uso de porta do tipo:

Um instrumento de medição que realiza medidas próximas umas das outras, mas distantes da medida real, é um instrumento

A rotação de um motor elétrico de corrente alternada depende do número de polos e da frequência da rede de alimentação do motor. A utilização de inversores de frequência tornou mais versátil o uso desse tipo de motor, pois os inversores possibilitam a alteração da rotação do motor alterando a frequência da alimentação. Para que um motor com 4 polos tenha uma rotação de 360 rpm, a frequência de alimentação a ser ajustada no inversor é:

Muitas vezes é necessária a determinação experimental da tensão atuante em um ponto de um componente ou de uma estrutura mecânica. Para essa medição, são utilizados strain gauges que medem indiretamente a deformação no ponto da estrutura, e a partir dessa deformação determina-se a tensão atuante nesse ponto. O princípio de funcionamento dos strain gauges para medir a deformação é a variação

Nos circuitos elétricos, é importante conhecer qual a corrente elétrica que passa pelos componentes deles.

(Arquivo pessoal; imagem usada com autorização.)

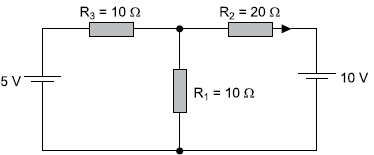

No circuito da imagem, a corrente que passa pelo resistor R1 é:
