Uma indústria possui um forno de indução trifásico de 150 kW ,fator de potência 70% .A rede elétrica será de três condutores fase ,neutro e terra ,todos de cobre, método de referência de instalação D, e operará em ambiente de 30°C .Observe a tabela de cabos apresentada abaixo, desprezando a presença de harmônicos na rede e com a carga operando a plena carga na tensão de linha 220 V.

Capacidades de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e D Condutores: cobre Isolação: PVC Temperatura no condutor: 70°C Temperaturas de referência do ambiente: 30°C (ar)

Com base na tabela acima, afirma-se corretamente que a bitola do condutor de proteção da instalação, de acordo com a NBR-5410, é

Observe as tabelas a seguir, que contém informações sobre fatores de dimensionamento.

Fatores de correção para temperaturas ambientes diferentes de 30ºC para linhas não subterrâneas.

Fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano,

em camada única.

Capacidades de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e D Condutores: cobre Isolação: PVC Temperatura no condutor: 70°C Temperaturas de referência do ambiente: 30°C (ar),

Uma rede elétrica trifásica tensão nominal de 220V, frequência 60Hz, que atenderá a uma carga, será construída com três cabos de cobre 95 mm²-70°C por fase em tubulação tipo eletroduto embutida em alvenaria (método de referência B1).Considerando que a temperatura máxima do ambiente onde está localizada a rede é de 40°C e com base nas tabelas é correto afirmar que a demanda máxima nominal atendida pela rede elétrica será de

Com base no esquema de aterramento designado por TT nas instalações elétricas de baixa tensão, é correto afirmar:

Observe o quadro a seguir, no qual consta a literatura técnica que apresenta os efeitos da corrente elétrica sobre o corpo humano.

Uma pessoa que apresenta uma resistência elétrica entre o pé e a mão de 1200 ohms está usando uma luva que tem isolação de \( 1,00 M \Omega \) e toca em uma parte viva de uma instalação elétrica que possui tensão alternada de 16000 . Com base no quadro acima, é correto afirmar que a pessoa apresentará, como reações fisiológicas

Sobre proteção contra queimaduras, a norma NBR-5410, determina que “As partes acessíveis de componentes da instalação posicionados dentro da zona de alcance normal não devem atingir temperaturas que possam causar queimaduras em pessoas”. Portanto partes acessíveis, como alavancas, volantes ou punhos de dispositivos de manobra construídos de materiais metálicos devem atingir a temperatura máxima de

A norma NBR-5410 estabelece “Diferentes medidas de proteção contra choques elétricos podem ser aplicadas e coexistir numa mesma instalação” e “Os obstáculos são destinados a impedir o contato involuntário com partes vivas ,mas não o contato que resultar de uma ação deliberada de ignorar ou contornar o obstáculo”.Com base nas afirmações acima e considerando a figura abaixo, assinale a alternativa que especifica corretamente as distancias mínimas a serem obedecidas nas passagens destinadas à operação e/ou manutenção quando for assegurada proteção parcial por meio de obstáculos:

O circuito a seguir é designado por filtro passa-baixa. Considerando-se \( R=5k \Omega \) e \( C= 0,01 \mu F \), a constante de tempo do circuito:

Observe a figura abaixo.

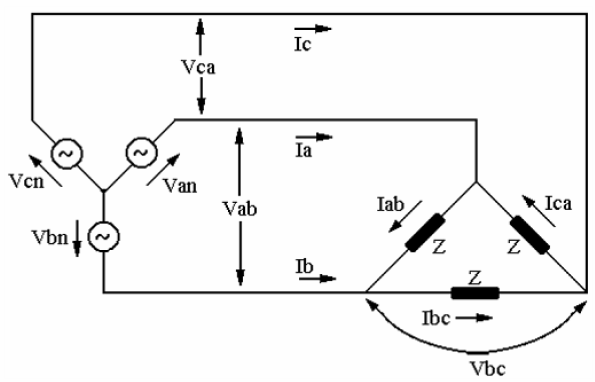

No circuito apresentado, em que as tensões da fonte são equilibradas, simétricas e defasadas de 120° entre si, a impedância da carga é dada por \( Z = (8 + j 6) \Omega \) e a corrente Iab = (10 + j 0) A, o módulo da tensão Vab é:

Observe a figura abaixo.

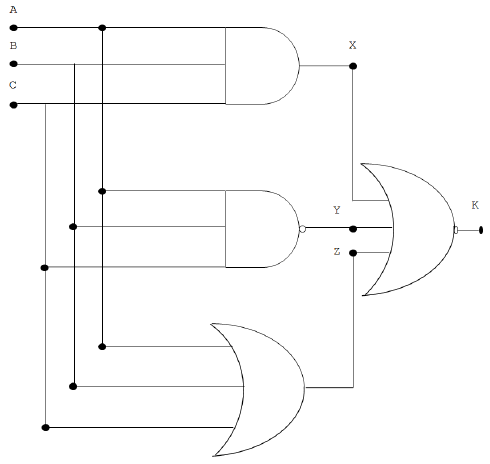

As portas lógicas são muito utilizadas em circuitos de microcomputadores, em que são usadas entradas binárias. Se em dado momento a entrada é dada por A=0, B=0 e C=1, conforme ilustra a figura, os valores para X, Y, Z e K, respectivamente, para este momento, são

Os equipamentos designados por conversores analógico-digitais têm seus circuitos desenvolvidos para preencher três requisitos importantes quanto ao seu desempenho, que são
