Um voltímetro, calibrado para medir o valor eficaz de tensões alternadas, registra, ao ser ligado na tomada do laboratório de Física da UNIFESSPA, o valor de 220 V. Sabendo-se que a tensão produzida pela CELPA é do tipo \( V(t)=V_m \sin2 \pi ft \), em que m \( V_m \) é a amplitude, t é o tempo e f é a frequência da tensão alternada, é correto afirmar que o valor pico a pico, durante um ciclo completo deste sinal, é aproximadamente igual a

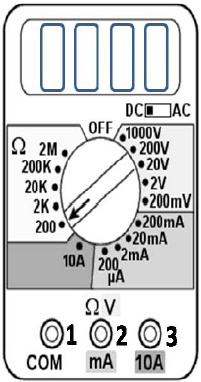

A figura abaixo representa um multímetro digital que é usado tanto em circuitos de corrente contínua quanto em circuitos de corrente alternada. O seletor do aparelho é representado pela seta mostrada e as conexões para medições são feitas pelas entradas 1, 2 e 3. Sobre esse aparelho são feitas as seguintes afirmações.

I Para medir corretamente uma corrente de intensidade 15,45 mA, deve-se usar o seletor na indicação 200 mA com as conexões em 1 e 3.

II Em medidas de corrente ou tensão contínuas, o conector de entrada 1 representa sempre a conexão negativa.

III Para medir corretamente uma tensão de 12,54 V em um circuito, devese ligar o aparelho em paralelo com as conexões em 1 e 2 e o seletor em 20 V.

IV Para medir corretamente a resistência elétrica de um resistor de 133 Ω deve-se usar o seletor na escala 200K.

Estão corretas

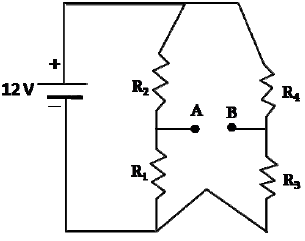

O circuito da figura abaixo é alimentado por uma fonte de tensão contínua cujo valor é igual a 12 V. Os resistores mostrados têm os valores iguais a R₁ = 4 Ω, R₂ = 2 Ω, R₃ = 4 Ω e R₄ = 8 Ω. Se ligarmos entre os pontos A e B um voltímetro, o valor que ele registrará, em Volts, será

A bobina de ignição de um automóvel convencional é, em síntese, um tipo de transformador, cujo objetivo é estabelecer uma tensão bastante elevada para produzir a faísca nas velas. Usando a bateria de 12 V do automóvel, a bobina só funciona, em linhas gerais, no instante em que o platinado é aberto ou fechado para produzir uma corrente de indução variável. Dependendo do tipo de automóvel, essa tensão pode ser até da ordem de 40.000 V. Se o número de espiras no enrolamento primário da bobina desse tipo de automóvel for igual a 90, o número de espiras no enrolamento secundário será de

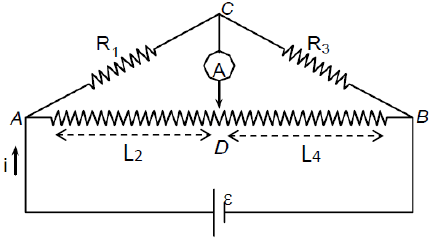

A figura abaixo representa o circuito esquemático da ponte de Wheatstone, a qual é muito usada em um laboratório de física, na determinação de resistências desconhecidas. Admitindo que o valor de R₃ seja igual a 1,0 k\( Ω \), e que no equilíbrio da ponte os valores dos comprimentos sobre o reostato sejam iguais a 14 cm para L₂ e 10 cm para L₄, então o valor de R₁, em Ohms, é igual a

No seu local de trabalho, de segunda-feira a sexta- feira, um funcionário liga um aparelho de ar-condicionado de 9000 BTU (1 BTU/h = 0,3 W) na tomada de 220 V. Ele fica ligado, em cada dia de trabalho, por um período de 5 h. Sabendo-se que o mês de maio tem 31 dias, que em 2016 começou em um domingo e que houve um feriado, na quinta-feira, 26, é correto afirmar que a energia elétrica consumida pelo aparelho, em kWh, no referido mês, foi

Um motorista/condutor está dirigindo seu automóvel em certa avenida de uma cidade quando desaba uma forte tempestade, com muita chuva e descargas atmosféricas (raios). Para se proteger dos raios de forma correta, ele deve

Um estudante, para calcular a capacidade térmica de um calorímetro, executa um experimento no qual inicialmente ele coloca 200 g de água, à temperatura ambiente, que é 25 °C, no calorímetro. Em seguida, com ajuda de um aquecedor de imersão, aquece 300 g de água até 40 °C e introduz também no calorímetro. Após um pequeno intervalo de tempo, observa que a temperatura do termômetro instalado no calorímetro indica 33 °C e não mais varia. Sabendo que o calor específico da água vale 1,0 cal/g.°C, o valor obtido para a capacidade térmica, em cal/°C, é

Um técnico de laboratório utiliza, para observar detalhes de circuitos eletrônicos, uma lente de aumento ou lupa, cuja distância focal é igual a 20 cm. Para observar um pequeno resistor, ele posiciona a lente a uma distância de 10 cm deste. Nesta situação, a imagem que ele observa é vista com uma ampliação igual a

Ao comparar-se os seguintes fenômenos:

I As ondas de calor emanadas por um ferro de passar roupas que aquecem um braço;

II Os raios ultravioleta responsáveis pelo bronzeamento de um corpo em uma praia;

III A luz amarela emitida por uma lâmpada de sódio que ilumina um caminho;

IV Os raios X emanados por uma máquina que atingem um corpo em um exame;

É correto afirmar que
