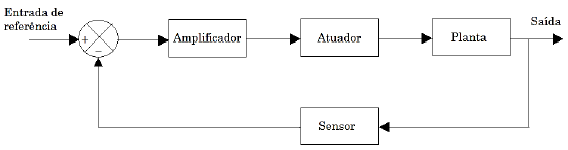

A figura abaixo ilustra um diagrama de blocos de um sistema de controle industrial em malha fechada, o qual é constituído basicamente por um controlador automático, um atuador, uma planta (processo a ser controlado) e um sensor. O dispositivo amplificador tem por finalidade amplificar o sinal de erro (gerado na saída do bloco somador) a um nível suficientemente alto para ser aplicado como entrada no atuador. O atuador é o dispositivo de potência que produz o sinal de entrada na planta de acordo com o sinal de controle produzido pelo amplificador. O sensor é o dispositivo que converte a variável de saída em outra variável conveniente (tensão, por exemplo), que pode ser utilizada para comparar a saída ao sinal de entrada de referência.

Em relação ao dispositivo atuador, considere as seguintes afirmativas:

1. Os atuadores pneumáticos são classificados em atuadores lineares, que geram movimentos lineares, e atuadores rotativos, que geram movimentos rotativos.

2. O acelerômetro é um exemplo de atuador elétrico.

3. Os atuadores pneumáticos têm grande aplicabilidade em sistemas onde se requer altas velocidades nos movimentos, com pouco controle sobre o posicionamento final.

4. Como uma de suas principais vantagens, os atuadores pneumáticos não apresentam riscos de faíscas em atmosfera explosiva.

Assinale a alternativa correta.

Em relação aos sensores elétricos, considere as seguintes afirmativas:

1. Os termopares são sensores elétricos ativos e seu princípio de funcionamento é baseado no efeito Seebeck.

2. Existem termistores que apresentam Coeficiente Térmico Negativo (NTC – Negative Temperature Coefficient), cuja resistência diminui com o aumento da temperatura.

3. Os sensores piezoelétricos geram cargas elétricas bastante elevadas, eliminando a necessidade de um circuito de amplificação do sinal.

4. Os sensores fotoelétricos geram tensão de saída em resposta a incidência de luz e possuem grande aplicabilidade em painéis solares.

Assinale a alternativa correta.

A realização de paralelismo de geradores é uma medida amplamente utilizada nos parques de energia. Suponha dois geradores idênticos, G1 e G2, conectados ao barramento de um sistema elétrico de potência, injetando potências ativas P1 e P2. A forma pela qual as potências ativas são repartidas entre esses dois geradores ocorre, principalmente, pelo(a):

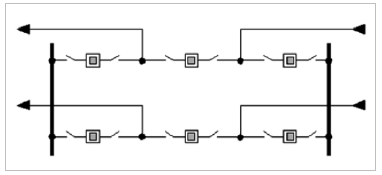

A figura abaixa apresenta um exemplo de arranjo físico de subestação denominado:

A potência máxima transmitida por uma linha de transmissão pode ser substancialmente aumentada pela instalação de:

A impedância de cada fase de uma carga trifásica equilibrada ligada em triângulo é igual a \( (15 \sqrt 3 + j15) \Omega \). A ligação em estrela equivalente a essa carga possui impedância em cada fase igual a:

Em uma rede trifásica com quatro condutores (três fases mais o neutro) a tensão entre os terminais das fases é igual a 220 V. A tensão entre qualquer fase e o neutro vale:

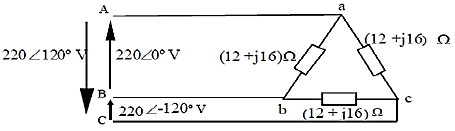

A potência aparente total (VA) requerida pelo circuito trifásico simétrico equilibrado ilustrado na figura abaixo é de:

Um transformador monofásico, de dois enrolamentos, que pode ser considerado ideal, tem 250 espiras no seu lado primário e 625 espiras no seu lado secundário. O enrolamento primário está conectado a uma fonte senoidal de 220 V e o secundário fornece 11 kVA para a carga. A corrente na carga é igual a:

Um motor elétrico trifásico de indução, 25 CV, 4 polos, rendimento nominal de 85%, fator de potência de 0,83 indutivo, trabalha nas seguintes condições:

• Tensão de linha média das fases de 381 V;
• Corrente de linha média de 30 A.

O carregamento operativo para este motor, nestas condições, é de aproximadamente:
