A potência máxima transmitida por uma linha de transmissão pode ser substancialmente aumentada pela instalação de:

A impedância de cada fase de uma carga trifásica equilibrada ligada em triângulo é igual a \( (15 \sqrt 3 + j15) \Omega \). A ligação em estrela equivalente a essa carga possui impedância em cada fase igual a:

Em uma rede trifásica com quatro condutores (três fases mais o neutro) a tensão entre os terminais das fases é igual a 220 V. A tensão entre qualquer fase e o neutro vale:

A potência aparente total (VA) requerida pelo circuito trifásico simétrico equilibrado ilustrado na figura abaixo é de:

Um transformador monofásico, de dois enrolamentos, que pode ser considerado ideal, tem 250 espiras no seu lado primário e 625 espiras no seu lado secundário. O enrolamento primário está conectado a uma fonte senoidal de 220 V e o secundário fornece 11 kVA para a carga. A corrente na carga é igual a:

Um motor elétrico trifásico de indução, 25 CV, 4 polos, rendimento nominal de 85%, fator de potência de 0,83 indutivo, trabalha nas seguintes condições:

• Tensão de linha média das fases de 381 V;
• Corrente de linha média de 30 A.

O carregamento operativo para este motor, nestas condições, é de aproximadamente:

Considere o circuito elétrico mostrado abaixo:

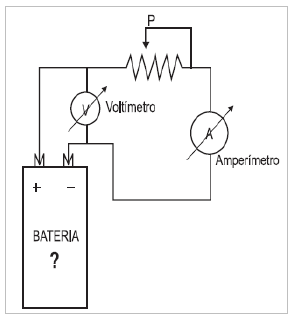

O circuito da figura ao lado, montado para ensaios de medidas elétricas, serve para identificar a tensão nominal e a resistência interna de uma bateria desconhecida. Variando-se o potenciômetro P, foram obtidas as seguintes medidas:

A tensão nominal da bateria, em V, e a sua resistência interna, em \( \Omega \), são, respectivamente:

Considerando um amperímetro analógico, é correto afirmar:

O amperímetro é um equipamento que mede a corrente elétrica em um circuito elétrico. Sobre o amperímetro é correto afirmar:

No circuito elétrico da figura abaixo, um técnico deve atuar no potenciômetro P para anular a corrente medida no amperímetro A.

Depois de ajustado P para zerar a corrente no amperímetro, o valor da resistência, em \( k \Omega \), medida no potenciômetro, é:
