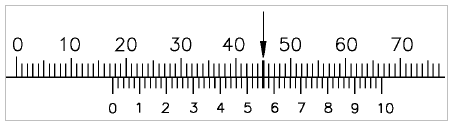

A leitura, em milímetros, no paquímetro esquematizado abaixo, é:

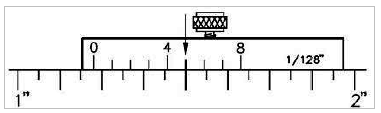

A leitura, em polegadas fracionárias, no paquímetro esquematizado abaixo, é:

Considere as seguintes afirmações sobre codificação e modulação:

1. A modulação por código de pulso (Pulse-code modulation, PCM) é um método usado para representar digitalmente amostras de sinais analógicos.

2. A modulação AM-SSB (Single-sideband modulation) altera a frequência da portadora em função do sinal a ser transmitido.

3. A codificação PCM não linear permite uma melhor qualidade do sinal de voz com o mesmo número de níveis se comparada com a codificação linear.

4. Codificação e compressão sem perdas são técnicas exclusivas de sistemas analógicos.

Assinale a alternativa correta.

A figura abaixo ilustra um diagrama de blocos de um sistema de controle industrial em malha fechada, o qual é constituído basicamente por um controlador automático, um atuador, uma planta (processo a ser controlado) e um sensor. O dispositivo amplificador tem por finalidade amplificar o sinal de erro (gerado na saída do bloco somador) a um nível suficientemente alto para ser aplicado como entrada no atuador. O atuador é o dispositivo de potência que produz o sinal de entrada na planta de acordo com o sinal de controle produzido pelo amplificador. O sensor é o dispositivo que converte a variável de saída em outra variável conveniente (tensão, por exemplo), que pode ser utilizada para comparar a saída ao sinal de entrada de referência.

Em relação ao dispositivo atuador, considere as seguintes afirmativas:

1. Os atuadores pneumáticos são classificados em atuadores lineares, que geram movimentos lineares, e atuadores rotativos, que geram movimentos rotativos.

2. O acelerômetro é um exemplo de atuador elétrico.

3. Os atuadores pneumáticos têm grande aplicabilidade em sistemas onde se requer altas velocidades nos movimentos, com pouco controle sobre o posicionamento final.

4. Como uma de suas principais vantagens, os atuadores pneumáticos não apresentam riscos de faíscas em atmosfera explosiva.

Assinale a alternativa correta.

Em relação aos sensores elétricos, considere as seguintes afirmativas:

1. Os termopares são sensores elétricos ativos e seu princípio de funcionamento é baseado no efeito Seebeck.

2. Existem termistores que apresentam Coeficiente Térmico Negativo (NTC – Negative Temperature Coefficient), cuja resistência diminui com o aumento da temperatura.

3. Os sensores piezoelétricos geram cargas elétricas bastante elevadas, eliminando a necessidade de um circuito de amplificação do sinal.

4. Os sensores fotoelétricos geram tensão de saída em resposta a incidência de luz e possuem grande aplicabilidade em painéis solares.

Assinale a alternativa correta.

A dureza é uma das especificações de materiais aplicáveis em máquinas e equipamentos em geral. Diferentes métodos laboratoriais são usados para determinação da dureza, os quais resultam em diferentes escalas e unidades. Assinale a alternativa que NÃO se refere às escalas e unidades utilizadas na determinação da dureza de um material:

A manutenção efetuada em intervalos predeterminados, ou de acordo com critérios prescritos, destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um item, é conhecida como manutenção:

Em um resistor observou-se o seguinte código de cores:

Trata-se de um resistor de:

Um resistor de \( 76k\Omega \), com tolerância de ± 5%, é identificado pelo seguinte código de cores:

Considere o circuito elétrico abaixo.

Para o transistor MOSFET, assuma I_G = 0A e I_D = 0,002(VGS-2)². A corrente de dreno ID tem valor igual a I_D = 8mA quando o resistor R_D tem resistência igual a:
