O fragmento de texto a seguir é referência para a questão.

“Foi seguindo o que presumiam ser o modo da natureza que o industrial e o funcionário municipal produziram a nova espécie de cidade, um amontoado humano fundido e desnaturado, adaptado não às necessidades da vida, mas à mítica ‘luta pela existência’; um ambiente cuja própria deterioração testemunhava o quanto era impiedosa e intensa aquela luta. Não havia lugar para o planejamento no traçado daquelas cidades. O caos não precisa ser planejado. (...) Em termos humanos, algumas das piores características do sistema fabril, as longas jornadas de trabalho, o trabalho monótono, os salários baixos, o mau uso sistemático do trabalho infantil, tinham sido implantadas, com a organização eotécnica descentralizada da produção. (...) O crescimento da população durante o regime paleotécnico mostrava, pois, dois padrões característicos: um amontoado generalizado nas zonas carboníferas, onde floresciam as novas indústrias pesadas, a mineração de carvão e ferro, a cutelaria, a produção de ferragens, a manufatura de vidro e a fabricação de máquinas”.

(MUMFORD, L. A cidade na história. São Paulo: Martins Fontes, 2008. p. 542-545)

A partir do fragmento do texto de Mumford, pode-se deduzir que a cidade descrita pelo autor corresponde:

O projeto executivo de uma edificação deve ser baseado no anteprojeto de arquitetura e nos anteprojetos das disciplinas complementares (estruturas, instalações elétricas, sanitárias etc.). A partir do cruzamento das várias informações, se obtém o projeto executivo compatibilizado. No fragmento de projeto a seguir, identifique os elementos destacados com I, II e III:

Assinale a alternativa correta.

As intervenções em edifícios tombados – e seu entorno – são guiadas pela legislação de patrimônio e outras normativas do IPHAN. Sobre essas intervenções, considere as seguintes afirmativas:

1. Consideram-se reformas simplificadas as obras de conservação ou manutenção que não acarretem supressão ou acréscimo de área da edificação em mais que 10%.

2. Os estudos e projetos de intervenções em bens culturais são guiados pelos princípios da conservação, reparação, padronização e acessibilidade.

3. Para requerimento de autorização para restauração, devem ser apresentados os seguintes documentos: anteprojeto da obra, levantamento de dados sobre o bem (que inclui pesquisa histórica), diagnóstico do estado de conservação do bem, memorial descritivo e planta com a especificação dos materiais existentes e propostos.

Assinale a alternativa correta.

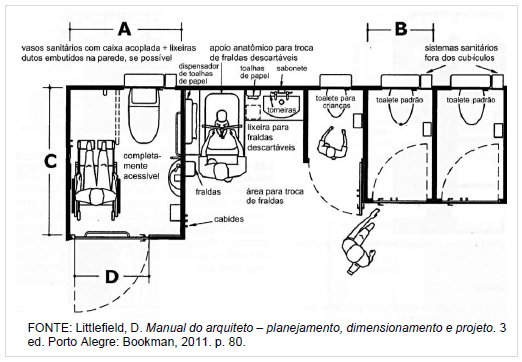

O projeto de sanitários deve atender às necessidades de várias classes de usuários, inclusive crianças e pessoas com deficiência. Para tanto, as dimensões e a disposição de equipamentos e acessórios devem seguir orientações de normas técnicas e de bibliografia especializada. Observe atentamente a figura abaixo:

Assinale a alternativa que traz valores adequados para as dimensões A, B, C e D.

As instalações prediais de esgoto sanitário devem permitir o rápido escoamento dos despejos, não permitir vazamentos de gases e impedir a contaminação da água potável. Sobre esgoto sanitário, é correto afirmar:

O projeto de instalações elétricas deve respeitar os requisitos mínimos exigidos pela concessionária de energia e as normas técnicas aplicáveis. Sobre instalações elétricas prediais é correto afirmar:

No concreto protendido, cabos de aço pré ou pós-tensionados passam a resistir ativamente aos esforços da estrutura. Assinale a alternativa correta acerca das diferenças entre o concreto protendido e o concreto armado.

A escala de um desenho técnico deve ser adequada ao objeto que será representado, ao tamanho do papel e à finalidade do desenho. Com relação a escalas, numere a 2ª coluna de acordo com sua correspondência com a 1ª coluna.

1. Planta baixa de projeto executivo de arquitetura.

2. Planta de sanitário, com locação de aparelhos, divisórias e acessórios.

3. Planta de situação de edificação.

4. Planta de arruamento.

5. Corte de folha de esquadria acústica.

( ) 1:50

( ) 1:5

( ) 1:500

( ) 1:5000

( ) 1:20

Assinale a alternativa que apresenta a numeração correta da coluna, de cima para baixo.

A ciência da resistência dos materiais estuda as relações entre tensões, deformações e os limites de ruptura dos diversos materiais utilizados na construção civil. Acerca desse assunto, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O módulo de elasticidade é a constante de proporcionalidade entre as tensões aplicadas em um material e suas deformações.

( ) Quanto menor o módulo de elasticidade, maior a tensão necessária para o mesmo grau de deformação e, portanto, mais rígido é o material.

( ) A relação linear entre tensão e deformação é conhecida como Lei de Hooke.

( ) Acima de uma determinada tensão, conhecida como limite elástico ou limite de escoamento, a relação entre tensões e deformações se quebra. Ultrapassado esse limite, o sólido pode deformar-se irreversivelmente, exibindo um comportamento plástico.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

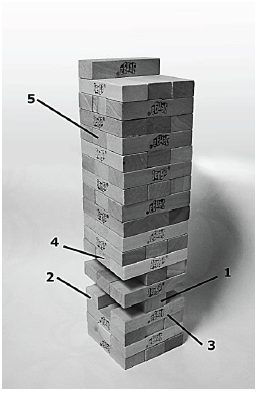

Jenga é um popular jogo de tabuleiro em que os jogadores devem manipular pequenos blocos de madeira, retirando-os de sua posição original e empilhando no topo da estrutura. Observe atentamente a foto abaixo, após algumas rodadas de uma partida:

Assinale a alternativa correta.
