Conforme descrito nas normas ABNT NBR 9062:2017 e/ou ABNT NBR 6118:2014, assinale a alternativa mais adequada.

Observe a imagem a seguir:

Considerando-se a possibilidade de adição de algum dispositivo anterior ou posterior à montagem da ligação indicada na figura, quanto ao giro da extremidade da viga no plano indicado é correto afirmar:

A limitação normativa e o controle das folgas nas estruturas pré-moldadas são importantes principalmente para

Conforme descrito na ABNT NBR 9062:2017, assinale a alternativa correta.

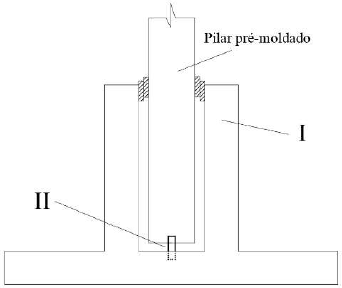

A figura a seguir mostra um exemplo de ligação pilar x fundação por meio de cálice.

Desse modo, as indicações no desenho de (I) e (II) representam, respectivamente,

Na figura a seguir, (I) representa o modelo estrutural da combinação de projeto que deve ser utilizada para o detalhamento de uma viga pré moldada, com um carregamento distribuído constantemente (q_d) em toda a viga e uma força concentrada (P_d) no meio do vão da viga, (II) representa o detalhamento da armadura da extremidade esquerda da viga que se apoiará no consolo do pilar e está associada ao modelo estrutural indicado e (III) representa a tabela com área da seção transversal aproximada das bitolas de aço comerciais. Considerando o concreto de f_ck = 40 MPa, aço CA50A, cujo o f_yk = 50 kN/cm² com o respectivo coeficiente de segurança !$ \gamma s \, = \, 1,15. !$

A posição N3 de armadura corresponde à armadura de suspensão composta por 12 ramos (6 N3 com 2R).

(I)

(II)

(III)

Nessas condições, o diâmetro da posição N3 deve ser no mínimo igual a

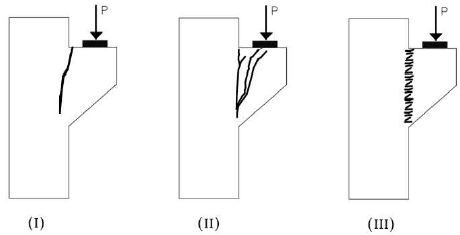

Observe a figura a seguir:

Os mecanismos de ruína em consolo de pilar indicados nas figuras (I), (II) e (III) são, respectivamente, devidos à ruína por

No manuseio e transporte de um pilar pré-moldado de comprimento de 10 m com sua seção vazada quadrada de lado 100 cm e círculo interno de diâmetro de 40 cm, conforme a figura.

Considere que os coeficientes de ponderação das ações e de amplificação dinâmica de valores sejam iguais a 1,3 e o peso específico do concreto armado igual a 25 kN/m³.

Assim, o valor aproximado da carga de cálculo estática equivalente mínima a ser indicada para seu içamento é de:

As alças para o içamento das peças pré-moldadas são elementos essenciais e, portanto, devem ser verificados e detalhados no projeto.

Especificamente em relação às alças, essas devem ter as seguintes condições verificadas no projeto:

Na fase da análise estrutural do projeto de estruturas de concreto pré-moldado (CPM), este é diferente com relação ao processo de análise com concreto moldado no local, de modo que é mais adequado afirmar:
