Para desenvolver um projeto de iluminação de um determinado ambiente, o projetista deve conhecer o nível de iluminância adequado para a tarefa a ser executada naquele ambiente. A iluminância é

A corrente de carga do sistema de distribuição em 127V da figura apresentada a seguir é 20 A, o fator de correção de temperatura é 0,8 e o fator de correção de agrupamento é 1,0.

A tabela a seguir especifica, para o método de instalação escolhido, as capacidades de condução de corrente de diferentes condutores.

Seção em [mm2]	Capacidade de corrente [A]
1,5	17,5
2,5	24
4	32
6	41
10	57

Qual é o dimensionamento mais econômico e que atende as normas de projeto de sistemas de distribuição da seção dos condutores, pelo critério da capacidade de corrente, e do disjuntor de proteção contra sobrecarga?

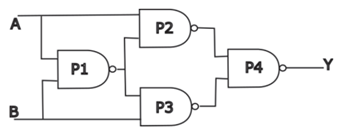

O circuito lógico combinatorial apresentado na figura a seguir foi construído a partir de 4 portas lógicas NÃO-E (NAND):



Com base nesse circuito, assinale a alternativa correta.

Observe a figura a seguir:


Assinale o esquema da planta baixa que corresponde ao circuito da figura apresentada.

Para fins tarifários de energia elétrica em ambiente de contratação regulada, os consumidores são divididos em 2 grupos: o grupo de baixa tensão (BT), para consumidores conectados à rede em tensões menores do que 2,3kV, e o grupo de alta tensão (AT), para consumidores conectados à rede em tensões superiores à 2,3kV. A tarifa do grupo de BT varia com

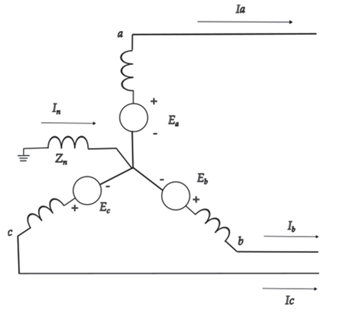

O circuito equivalente de um gerador síncrono aterrado por meio de um reator é apresentado na figura a seguir:



Em uma situação de carga desequilibrada, por exemplo em uma condição de falta, as correntes fasoriais do estator do gerador Ia, Ib e Ic podem ser decompostas em suas componentes simétricas, ou seja, nas correntes fasoriais de sequência positiva, Ia1, Ib1 e Ic1, nas correntes fasoriais de sequência negativa I_a2, I_b2 e I_c2 e nas correntes de sequência zero Ia0, Ib0 e Ic0. É correto afirmar que a corrente que circula na impedância Z_n de aterramento é igual a:

Disjuntores somente magnéticos são utilizados para proteção contra

Observe a imagem a seguir:



O dispositivo mostrado na imagem é

Em acordo com o que está definido na Lei de Licitações e Contratos Administrativos, Lei nº 14.133 de 1º de abril de 2021, o projeto executivo é

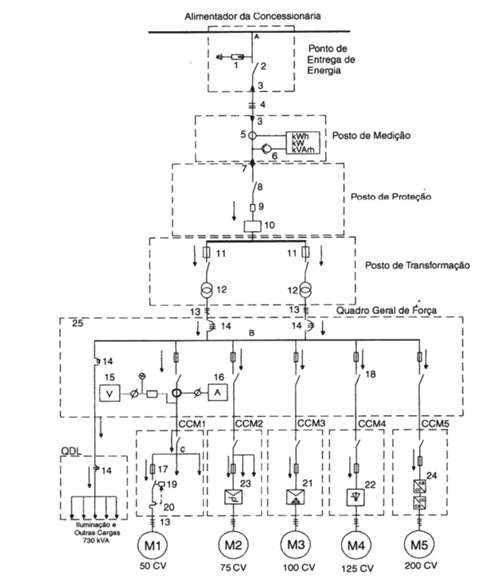

A figura a seguir apresenta o diagrama unifilar de uma instalação elétrica industrial:



Cada elemento neste diagrama está identificado com um número. Considere a lista de equipamentos:

I. transformador de potência;
II. transformador de potencial;
III. cabo de energia isolado classe 15 kV;
IV. disjuntor de baixa tensão.

Estes equipamentos estão identificados na figura, respectivamente, pelos números:
