As informações nos computadores são baseadas no código binário, composto por dois dígitos (1 e 0), chamados bit. Uma informação é apresentada por um conjunto de 8 bits (os chamados bytes). Para decifrar uma informação convertemos o registro em bytes para o sistema de numeração decimal. Veja um exemplo. Para converter o código binário 01101011, usamos a seguinte tabela:


Somamos os valores das posições com números 1, obtendo o registro no sistema de numeração decimal. No exemplo, somamos 64 + 32 + 8 + 2 + 1, obtendo o valor 107. Assim, o código binário 01101011 equivale a 107, no sistema de numeração decimal.

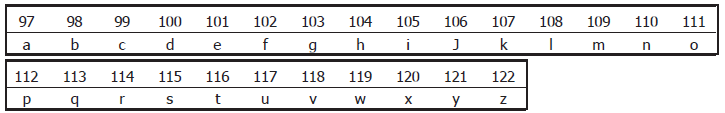

Para obter a letra que corresponde a esse código binário, consultamos a tabela a seguir:


O código binário 01101011 corresponde a letra k.
Com base neste raciocínio, indique a alternativa que indica a palavra escrita com os seguintes códigos binários:
0111 0000 - 0110 0101 - 0110 0100 - 0111 0010 - 0110 0001

Para o circuito da figura, determine a função de saída “S” do circuito, em função das variáveis conectadas às respectivas entradas. Obtenha a função simplificada de “S”.
Considere que (A’) representa a variável negada. Assim, se A = 1 então A’ = 0.
Os numerais 5, 6, 7, 8 e 9 apenas indicam os pontos de conexão do circuito e visam facilitar o acompanhamento das operações booleanas que venham ser realizadas, portanto não traz implicação na resolução da questão.


Assinale a alternativa correspondente à função simplificada.

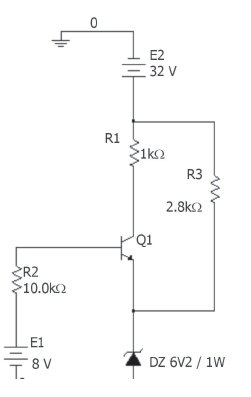

Para o circuito da figura, todos os componentes são de potência nominal ideal. O transistor Q1 tem β = 200. O valor conhecido de V_BE = 0,8V.
Analisando o circuito, é correto afirmar que a queda de tensão em:

Com relação ao ensaio a vazio em transformadores, é correto afirmar que:

Sobre um MI trifásico, 5CV, 220/380V, 60 Hz, 1710 RPM, rendimento 85% e FP=0,80, é correto afirmar que:

Assinale a alternativa correta.

Um motor de indução trifásico 10CV, 380V, 60Hz, rendimento 70% e FP= 0,80, tem como corrente nominal o valor de aproximadamente:

Considere: 1CV= 736W e √3 =1,73.

Para uma carga trifásica equilibrada ligada em estrela, com relação às tensões e correntes de fase e de linha, é correto afirmar que:

Analise o circuito da figura abaixo.

Assinale a alternativa que indica o(s) interruptor(es) que deve(m) ser fechado(s) para acender só a lâmpada L1.

Assinale a alternativa correta.
O equipamento chamado de Variac ou Varivolt construtivamente é um(a):

Um resistor de resistência R (Ω), ligado a uma fonte de tensão continua de valor E (V), dissipa uma potência P (W). Se esse mesmo resistor for ligado a uma fonte cujo valor é 2E (V), o novo valor da potência dissipada será:
