Observe a figura abaixo, que representa as vistas das projeções ortogonais de uma peça no 3º diedro.

Assinale a opção que apresenta a sua vista de elevação.

A coincidência entre os eixos de duas ou mais figuras geométricas é denominada tolerância

Assinale, dentre as opções abaixo, a linha usada em desenhos técnicos-mecânicos para indicar cortes parciais.

Analise as afirmações abaixo em relação a representação gráfica de engrenagens.

I - Nos desenhos de engrenagens para execução, nem todos, os dentes são desenhados.

II - As engrenagens cilíndricas destinam-se a transmitir movimento de um eixo para outro que lhe é perpendicular.

III - As engrenagens cônicas destinam-se a transmissão de movimentos entre dois eixos, geralmente perpendiculares.

Assinale a opção correta.

Observe a figura abaixo.

Conforme as convenções de fluxogramas para tubulações, é correto afirmar que os tipos de válvulas representadas nas figuras I, II, III, IV e V são, respectivamente:

Observe as figuras abaixo.

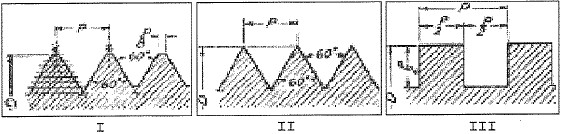

Dadas as figuras I, II e III, os perfis de rosca apresentados correspondem, respectivamente, a

Observe a figura abaixo.

Assinale a opção que define a figura.

O código 1,25 da designação abreviada M12x1,25x50-5.6-ABNT-P. PB-25 refere-se

Assinale a opção que corresponde à figura de um pino elástico.

Observe a figura abaixo.

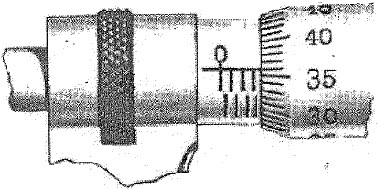

Qual a leitura, em milímetros, do micrômetro, em corte representado, cuja bainha, graduada, também em milímetros, pode efetuar medições de até 25mm, tendo a graduação circular do tambor equivalente a um centésimo de milímetro (0,01mm) e dividida em 50 partes iguais, numeradas de 5 em 5?
