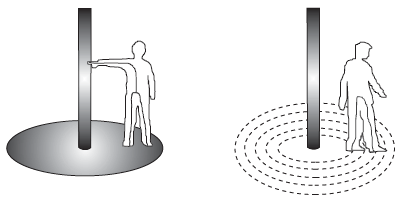

A figura acima apresenta o caminho da corrente elétrica no corpo humano em conseqüência da tensão de toque e da tensão de passo, que se verificam, por exemplo, quando acontece uma descarga elétrica para a terra pela barra metálica. O Equipamento de Proteção Individual (EPI) capaz de proteger contra o choque elétrico em ambas as situações é(são):

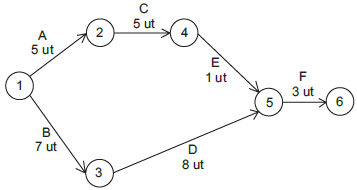

A figura acima apresenta um diagrama de rede PERT/CPM. As atividades a serem executadas são representadas por letras maiúsculas, juntamente com os seus tempos de execução (dados em unidades de tempo – ut). As atividades que, caso sofram atrasos, acarretarão também atrasos na conclusão do serviço são:

A questão refere-se às afirmativas abaixo, relacionadas ao AutoCAD.

I – O comando Xref cria um símbolo no desenho.

II – Os comandos de Xref podem sem acionados pelo menu toolbar (Reference).

III – Os objetos gráficos podem ser agrupados em uma única entidade identificável por um nome, criada pelo comando BMAKE, ficando armazenada no mesmo arquivo de desenho.

IV – O comando que cria um bloco e armazena sua definição em um arquivo de desenho para que possa ser utilizado, posteriormente, em outros desenhos, chama-se WBLOCK.

V – O WCS é um sistema de coordenadas do espaço 3D relativo ao UCS.

VI – O comando MSPACE ou MS permite acesso aos objetos que não podem ser manipulados no Paper Space.

Analisando os conjuntos I - II - III e IV - V - VI, é correto concluir, em relação às afirmativas, que:

A questão refere-se às afirmativas abaixo, relacionadas ao AutoCAD.

I – O comando Xref cria um símbolo no desenho.

II – Os comandos de Xref podem sem acionados pelo menu toolbar (Reference).

III – Os objetos gráficos podem ser agrupados em uma única entidade identificável por um nome, criada pelo comando BMAKE, ficando armazenada no mesmo arquivo de desenho.

IV – O comando que cria um bloco e armazena sua definição em um arquivo de desenho para que possa ser utilizado, posteriormente, em outros desenhos, chama-se WBLOCK.

V – O WCS é um sistema de coordenadas do espaço 3D relativo ao UCS.

VI – O comando MSPACE ou MS permite acesso aos objetos que não podem ser manipulados no Paper Space.

Entre as afirmativas I, II, IV e VI são verdadeiras apenas:

A execução de uma obra é representada pelo Diagrama de Rede PERT/CPM acima, cujas atividades a serem executadas são designadas por letras maiúsculas, juntamente com os seus tempos de execução em ut (unidades de tempo). O tempo de conclusão dessa obra, em ut, é de:

Em desenho técnico, se houver coincidência entre duas linhas, tem precedência a linha:

Os sistemas CAD não possuem a capacidade de análise espacial dos SIG.

PORQUE

Os arquivos de dados dos sistemas CAD não são topologicamente estruturados.

Analisando estas afirmações, conclui-se que:

Considere as afirmações a seguir a respeito dos programas de desenho assistido por computador (CAD).

I - AutoCAD e MicroStation são exemplos de sistemas CAD.

II - Os sistemas CAD baseiam-se em modelos de dados matriciais.

III - Os sistemas de informações geográficas e os sistemas CAD são idênticos.

IV - Atualmente, muitos sistemas CAD fornecem ferramentas para representação tridimensional.

São corretas apenas as afirmações:

Um desenho tamanho A0 é equivalente, em área, a

Observe a figura abaixo.

Seja uma tangente traçada a partir de "P" sobre um ponto "T", pertencente a uma circunferência cujo "O" é o seu centro, qual deve ser o ângulo X?
