De acordo com o item 7.51 da Agenda 21, uma abordagem abrangente da questão do desenvolvimento dos assentamentos humanos deve incluir a promoção do desenvolvimento de energia sustentável em todos os países. São orientações propostas aos países em desenvolvimento:

I. Formular programas nacionais de ação para promover o desenvolvimento integrado de tecnologias de economia de energia e de utilização de fontes renováveis de energia, em especial fontes de energia solar, hidráulica, eólica e de biomassa.
II. Promover uma ampla disseminação e comercialização das tecnologias de fontes renováveis de energia, por meio de medidas adequadas como, entre outras, mecanismos tributários e de transferência de tecnologia.
III. Promover o aumento da geração de energia através da implantação de mais usinas nucleares e termoelétricas.
IV. Implementar programas de informação e treinamento destinados a fabricantes e usuários, com o objetivo de promover técnicas que economizem energia e artigos que utilizem energia de forma eficaz.

Quais estão INCORRETAS?

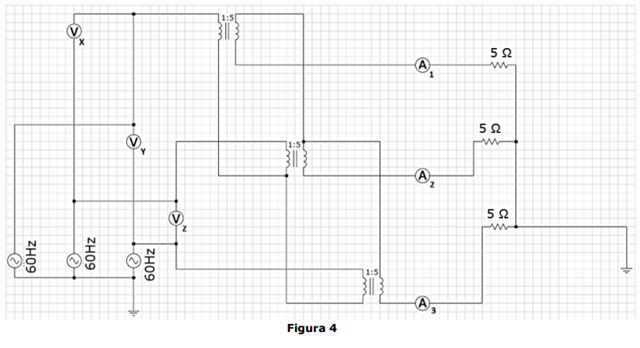

Analise o diagrama elétrico apresentado na Figura 4 e as informações apresentadasabaixo:

• Tensão de fase: 100 V.
• Relação de espiras 1:5



Com base no exposto, determine a configuração de ligação do transformador trifásico, a leitura do Voltímetro VY e a corrente no Amperímetro A1, respectivamente.

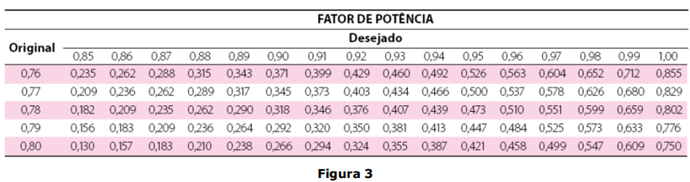

A Figura 3 abaixo apresenta um extrato da tabela de correção do fator de potência que será empregada em uma instalação com carga de 300 kW e cujo Fator de Potência (FP) medido é de 77%.



Qual é o valor da carga reativa necessária para ajustar o FP para 95%?

Sobre máquinas elétricas, relacione Coluna 1 à Coluna 2, associando cada equipamento às suas respectivas descrições.

Coluna 1
1. Máquina (elétrica) girante.
2. Máquina assíncrona (ou máquina de indução).
3. Máquina de corrente contínua (com comutador).
4. Máquina síncrona.
5. Motor elétrico.
6. Motor de indução.
7. Motor universal.

Coluna 2
( ) Equipamento elétrico que utiliza a indução eletromagnética para seu funcionamento, constituído por componentes capazes de efetuar um movimento relativo de rotação e destinado à conversão eletromecânica de energia.
( ) Máquina de corrente alternada na qual a frequência da tensão induzida e a velocidade estão em uma razão constante. A velocidade do rotor é constante.
( ) Motor que pode funcionar com corrente contínua ou com corrente alternada monofásica nas frequências usuais dos sistemas de distribuição de energia elétrica.
( ) Máquina que converte energia elétrica em energia mecânica de rotação no seu eixo.
( ) Máquina de corrente alternada na qual a velocidade da carga e a frequência do sistema ao qual está ligada não estão em uma razão constante.
( ) Máquina de indução que funciona como motor.
( ) Máquina constituída por uma armadora, um comutador a ela ligado e polos magnéticos excitados por uma fonte de corrente contínua ou constituídos por ímãs permanentes.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando a NR 33 – Segurança e Saúde nos Trabalhos em Espaços Confinados, Seção 33.3 – Responsabilidades, subitem 33.3.5, que menciona o que compete aos trabalhadores autorizados, assinale a alternativa cujo texto NÃO faz parte do referido subitem.

Conhecer as condições de fornecimento de energia elétrica no Brasil é de fundamental importância para o adequado exercício das funções pertinentes ao engenheiro eletricista. Sobre as características do sistema elétrico brasileiro, analise as assertivas abaixo:

I. A matriz energética brasileira é composta basicamente por fontes não renováveis.
II. O Sistema Interligado Nacional (SIN) é o sistema principal do país, composto por empresas das regiões Norte, Nordeste, Centro-Oeste, Sudeste e Sul. O SIN é formado por usinas, linhas de transmissão e ativos de distribuição.
III. O Brasil possui um extenso sistema de transmissão, com mais de 145 mil quilômetros de extensão.
IV. Os consumidores devem manter um fator de potência mínimo de 0,92, indutivo ou capacitivo.
V. Existem três tipos de fornecimento elétrico: monofásico, bifásico e tetrafásico.

Quais estão INCORRETAS?

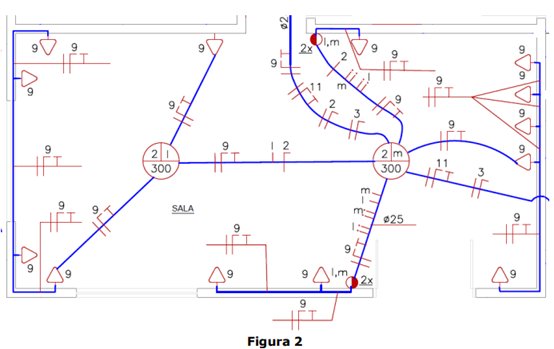

Sobre o diagrama unifilar apresentado na Figura 2 abaixo, assinale a alternativa INCORRETA.

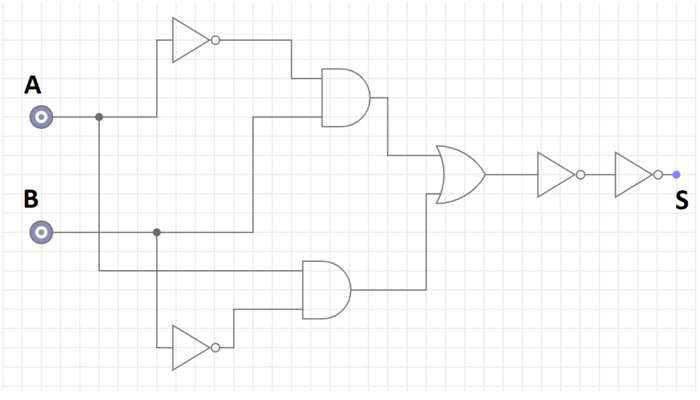

Assinale a alternativa que corresponde à tabela-verdade do circuito digital apresentado na Figura 1 abaixo.

Figura 1

Considerando a Norma Reguladora (NR) 10 – Segurança em Instalações e Serviços em eletricidade, Seção 10.2 – Medidas de Controle, assinale alternativa cujo texto NÃO está mencionado na referida seção.

Qual das alternativas abaixo NÃO está correta em relação aos materiais condutores, isolantes e resistores?
