Linhas de influência representam como um determinado efeito solicitante varia conforme uma carga unitária se move ao longo da estrutura. Seja a viga biapoiada, como mostra a figura a seguir, submetida a uma carga unitária na seção B, assinale a alternativa correta.

Figura: Viga biapoiada

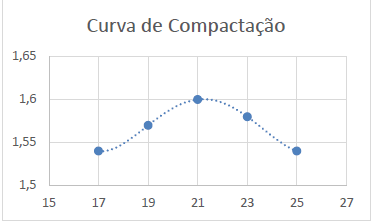

Para determinar as características de compactação do solo a ser utilizado na construção de um aterro, esse foi ensaiado em laboratório por meio do Ensaio de Proctor Normal. A curva de compactação obtida para esse solo está ilustrada na figura a seguir, sendo que, no eixo x, estão apresentados os valores de teor de umidade (%), e, no eixo y, constam os valores de massa específica seca (g/cm³).

Figura: Curva de compactação

Sabendo que a massa específica seca obtida em campo foi de 1,50 g/cm³, assinale a alternativa que apresenta o grau de compactação obtido em campo.

De acordo com o Sistema Unificado de Classificação do Solo (SUCS), os solos podem ser divididos em três grandes grupos:

I. solos grossos: aqueles cujo diâmetro da maioria absoluta dos grãos é maior que 0,074 m;

II. solos finos: aqueles cujo diâmetro da maioria absoluta dos grãos é menor que 0,074 m;

III. turfas: solos altamente orgânicos, geralmente fibrilares e extremamente compressíveis.

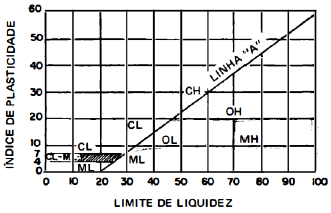

A classificação de um solo fino é realizada de acordo com a carta de plasticidade (obtida através do gráfico de Limite de Liquidez x Índice de Plasticidade) apresentada pela figura a seguir.

Figura: Carta de plasticidade de solos finos

De posse das informações apresentadas, selecione a alternativa que apresenta a classificação desse solo segundo o SUCS: Limite de liquidez = 60%; Limite de Plasticidade = 40%.

De acordo com a NBR 6122/2022, fundação profunda é definida como: “elemento de fundação que transmite a carga ao terreno ou pela base (resistência de ponta), ou por sua superfície lateral (resistência de fuste) ou por uma combinação das duas, sendo sua ponta ou base apoiada em uma profundidade superior a oito vezes a sua menor dimensão em planta e no mínimo 3,0 m; quando não for atingido o limite de oito vezes, a denominação é justificada.” Nesse contexto, assinale a alternativa que apresenta apenas fundações do tipo profunda.

O uso de BIM (Building Information Modeling), na construção civil, vem crescendo a cada dia. Nesse contexto, assinale a alternativa que explica o uso do termo BIM.

A quantidade de cada material na composição do concreto é conhecida como traço, que representa a proporção de cimento em relação aos outros componentes (agregado graúdo, agregado miúdo e água). O traço pode ser determinado tanto em massa quanto em volume. Um dos métodos utilizados para essa dosagem é o método IPT/EPUSP, no qual o consumo de cimento por metro cúbico de concreto é dado pela equação a seguir:

Determine o consumo aproximado de cimento para um concreto com o traço 1:2:3, relação a/c = 0,5, sendo a massa específica (gama) dos materiais apresentada na tabela a seguir.

Tabela: Massa específica dos materiais de construção

Uma das principais causas de recalques é o deslocamento de solo devido à diminuição de volume sob a aplicação de cargas. Esse tipo de recalque é chamado recalque por adensamento, em que essa redução de volume do solo é dada em função da diminuição dos vazios. Sobre recalques, assinale a alternativa correta.

Mananciais superficiais para a captação de água para consumo humano podem ser os córregos, rios, lagos e reservatórios artificiais. A captação de água de mananciais superficiais deve conter, ao menos, os seguintes componentes:

A equação de Bernoulli pode ser enunciada como: "Para um escoamento contínuo e permanente, a carga total de energia em qualquer ponto de uma linha de corrente é igual à carga total em qualquer ponto a jusante da mesma linha de corrente, mais a perda de carga entre os dois pontos." Nesse contexto, sobre a equação de Bernoulli, é correto afirmar que

Para o dimensionamento de canais, um parâmetro importante é o raio hidráulico (Rh), definido para os variados tipos de seções transversais como sendo a razão entre a área molhada e o perímetro molhado. Nesse contexto, determine o raio hidráulico de uma seção circular, de raio R, com 50% do diâmetro preenchido, conforme a figura a seguir.

Figura:Circulo 50% preenchido com água
