Considere um circuito série formado por quatro resistores de 10 Ω, alimentado por uma fonte de 90 V.
Ao considerar um desses resistores como sendo a carga de interesse, o Equivalente de Norton que alimenta essa carga será formado por uma fonte de corrente de:

Considere um resistor de resistência R. Ao introduzir dois resistores em paralelo a esse resistor de valores iguais a R/2 e R/4 e dois em série com valores iguais aos que foram colocados em paralelo, a resistência equivalente será igual a:

Uma carga resisitiva de 6 Ω está ligada ao equivalente de Thévenin de um circuito do qual faz parte, formado por uma Fonte de Thévenin de 40 V e um resistor de Thévenin de 4 Ω. Para o circuito original, encontramos a carga em paralelo com com um resistor de:

Após concluir um projeto de instalação elétrica de baixa tensão, o arquiteto iniciou o processo de revisão e separou cinco circuitos terminais distintos. Nesses circuitos terminais foram analisados quatro itens, sendo eles a potência total (W), o disjuntor, a seção do condutor adotado e a queda de tensão (%). Os resultados destes itens são apresentados abaixo:
• Circuito terminal 1: Potência total (VA) = 1350 W; Disjuntor = 16 A; Seção do condutor adotado = 2,5 mm; Queda de tensão (%) = 3 %.
• Circuito terminal 2: Potência total (VA) = 2000 W; Disjuntor = 25 A; Seção do condutor adotado = 4 mm; Queda de tensão (%) = 3 %.
• Circuito terminal 3: Potência total (VA) = 1125 W; Disjuntor = 16 A; Seção do condutor adotado = 2,5 mm; Queda de tensão (%) = 2 %.
• Circuito terminal 4: Potência total (VA) = 2100 W; Disjuntor = 25 A; Seção do condutor adotado = 4,0 mm; Queda de tensão (%) = 5 %.
• Circuito terminal 5: Potência total (VA) = 1000 W; Disjuntor = 16 A; Seção do condutor adotado = 2,5 mm; Queda de tensão (%) = 2 %.
Após a análise desses itens, o circuito terminal que NÃO foi aprovado na revisão, por estar INCORRETO, é o:

Um circuito RLC em série apresenta os seguintes componentes:
• resistor, R = 30 Ω; • indutor, L = 0,3 H; • capacitor, C = 11,1 μF.
Adotando π = 3, se a fonte de tensão alternada tem uma frequência f = 60 Hz, a reatância indutiva do circuito, que é utilizada no cálculo da impedância total, vale:

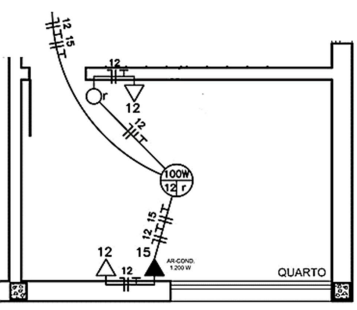

A figura a seguir apresenta parte da instalação elétrica de uma residência unifamiliar.

Sobre essa figura, analise as afirmativas a seguir.

I. O interruptor r é um interruptor do tipo three-way.

II. O circuito 15 é bifásico.

III. A tomada baixa pertence ao circuito 12.

Está correto o que se afirma em

Para desenvolver um projeto de iluminação de um determinado ambiente, o projetista deve conhecer o nível de iluminância adequado para a tarefa a ser executada naquele ambiente. A iluminância é

A corrente de carga do sistema de distribuição em 127V da figura apresentada a seguir é 20 A, o fator de correção de temperatura é 0,8 e o fator de correção de agrupamento é 1,0.

A tabela a seguir especifica, para o método de instalação escolhido, as capacidades de condução de corrente de diferentes condutores.

Seção em [mm2]	Capacidade de corrente [A]
1,5	17,5
2,5	24
4	32
6	41
10	57

Qual é o dimensionamento mais econômico e que atende as normas de projeto de sistemas de distribuição da seção dos condutores, pelo critério da capacidade de corrente, e do disjuntor de proteção contra sobrecarga?

O circuito lógico combinatorial apresentado na figura a seguir foi construído a partir de 4 portas lógicas NÃO-E (NAND):



Com base nesse circuito, assinale a alternativa correta.
