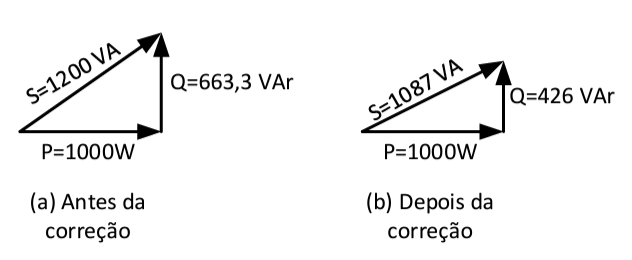

Abaixo são apresentados os triângulos das potências de uma mesma instalação elétrica.

Tais triângulos representam os valores das potências ativas, reativas e aparentes do mesmo sistema, porém antes e depois da correção do fator de potência. Baseado nas informações apresentadas, qual era o valor do fator de potência antes da correção e qual o valor de potência reativa que foi instalada para gerar a correção desejada?

Calcule a potência aparente consumida por um motor de indução trifásico de 180 hp quando opera com um rendimento de 90% e com um fator de potência de 0,8. Considere 1 hp = 746 W.

Os critérios de aterramento para instalações elétricas de baixa tensão são estabelecidos na norma ABNT NBR 5410:2008 (Instalações elétricas de baixa tensão). Os diferentes esquemas de aterramento diferem entre si em função da situação da alimentação e das massas com relação à terra e são representados por um código de letras do tipo XY-Z. Escolha a alternativa que indique corretamente o significado de X, Y e Z, de acordo com a norma supracitada.

A correção do fator de potência em instalações elétricas tem por objetivo especificar a potência reativa necessária para a elevação do fator de potência da unidade consumidora. Com relação aos objetivos dessa correção, julgue as afirmações a seguir:

I. Melhorar o rendimento dos motores elétricos, diminuindo a perda causada pelo aquecimento dos enrolamentos do estator.

II. Obter os benefícios adicionais em termos de redução de perdas e de melhoria do perfil de tensão da rede elétrica.

III. A Agência Nacional de Energia Elétrica (ANEEL) estabelece como limite mínimo de referência o fator de potência de 0,92 da instalação consumidora, durante o período compreendido entre as 23h30min e as 06h30min. No período das 6 horas complementares, não é necessário realizar a medição da energia reativa consumida.

IV. Evitar a ocorrência de cobrança, pela concessionária, dos valores referentes aos excedentes de demanda reativa e de consumo reativo.

São afirmações verdadeiras:

Em um instrumento de medição elétrica, estão gravados os seguintes símbolos:

A partir desses símbolos, é CORRETO classificar o instrumento como sendo de:

Assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

O _________ funciona como um guarda-costas da instalação elétrica, ou seja, deve ser usado como um dispositivo de segurança contra sobrecargas. Pode ser unipolar, bipolar ou tripolar, e a sua utilização dependerá das especificações feitas no projeto elétrico.

Sobre a divisão dos circuitos da instalação, analisar a sentença abaixo:

A instalação elétrica de uma residência deve ser dividida em circuitos terminais. Isso facilita a manutenção e reduz a interferência entre pontos de luz e tomada de diferentes áreas (1ª parte). Os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais semelhantes devem ser atendidos por circuitos dependentes (2ª parte).

A sentença está:

A sequência de operação para procedermos com uma situação de manutenção na Barra B é:

I Abertura dos Disjuntores 3,6 e 9
Il, Abertura das Chaves Seccionadoras 3,6 e 9
III. Abertura dos Disjuntores 2,5 e 8
IV. Realização da manutenção

O arranjo de barramento da figura anterior permite a manutenção em qualquer um dos disjuntores com o restante da subestação operando de forma continua.

Considere a figura a seguir representando arranjo de barramento de subestação de energia:

Pode-se afirmar que o arranjo em questão trata-se da configuração do tipo Barra Dupla com Disjuntor Duplo
