O circuito abaixo, com um MOSFET tipo depleção canal N, é alimentado por uma fonte cc de 12V. Qual será a tensão entre o Dreno e a Fonte (V_DS) do MOSFET?

Qual é o circuito de Norton que pode ser conectado entre os pontos A e B do circuito a seguir para que a carga de 12 \( \Omega \) possa ser submetida à mesma tensão e corrente elétrica como no circuito inicial.

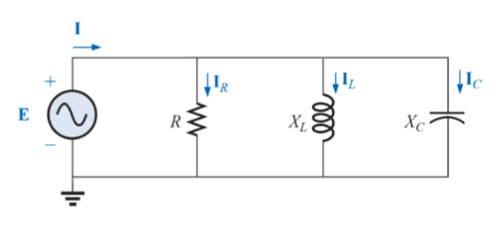

Considere o circuito elétrico a seguir, alimentado por uma fonte de tensão alternada E. Os valores de R, XL e XC são, respectivamente, 2 Ω, 4 Ω e 7 Ω. Qual a defasagem angular das correntes I_R , I_L e I_C , em relação ao sinal de tensão E.

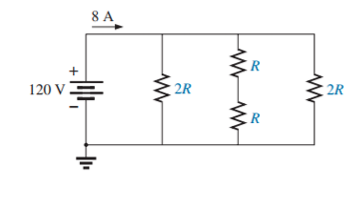

No circuito da Figura a seguir, todos os resistores possuem o mesmo valor de resistência elétrica. Qual é o valor de R?

Considere o circuito elétrico da Figura abaixo.

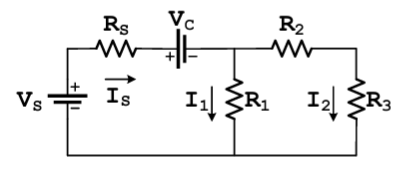

Considerando que V_S é maior do que V_C e que V_RS é o valor da queda de tensão no resistor R_S , qual o valor da corrente I₁ ?

Em uma instalação elétrica, a potência ativa consumida é de 200 kW e o fator de potência é de 0,5. Após medidas para correção do fator de potência, este passou a ser 0,9. Sobre essa instalação, pode-se afirmar que

A Figura abaixo mostra um sistema de aterramento utilizado em instalações elétricas.

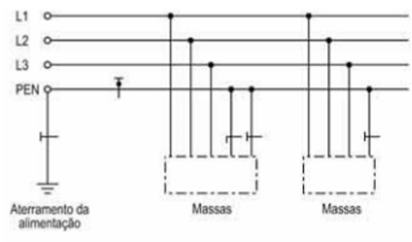

Qual o tipo de aterramento é mostrado na Figura?

Um motor elétrico de 2 hp opera com uma eficiência de75%.Qual é acorrente consumida por esse motor, se a tensão aplicada é de 220V? Considere 1hp = 746 W.

A norma ABNT NBR 5410:2008 (Instalações elétricas de baixa tensão) estabelece os valores mínimos da potência a ser atribuída para cada ponto de tomada. Com exceção de banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, qual o valor mínimo da potência a ser atribuída para cada ponto de tomada?

Considere a descrição do seguinte equipamento elétrico, utilizado em quadros de distribuição.

“O uso deste dispositivo visa situações como as de falha de outros meios de proteção e de descuido ou imprudência do usuário. Exercem múltiplas funções, pois além de realizarem proteção dos condutores contra sobrecorrentes, garantem a proteção das pessoas contra choques elétricos e a proteção dos locais contra incêndios.”

Qual equipamento é assim descrito?
