Julgue as seguintes afirmativas:

I. Tensão é a força que impulsiona os elétrons livres nos fios. Sua unidade de medida é o volt (V).

II. Corrente elétrica é o movimento ordenado dos elétrons livres nos fios. Sua unidade de medida é o ampère (A).

III. Quando o fator de potência é igual a 1, significa que toda potência aparente é transformada em potência ativa. Isto acontece nos equipamentos que só possuem resistência, tais como: chuveiro elétrico, torneira elétrica, lâmpadas incandescentes, fogão elétrico, etc.

IV. O levantamento das potências é feito mediante uma previsão das potências (cargas) mínimas de iluminação e tomadas a serem instaladas, possibilitando, assim, determinar a potência total prevista para a instalação elétrica residencial.

São corretas as afirmativas:

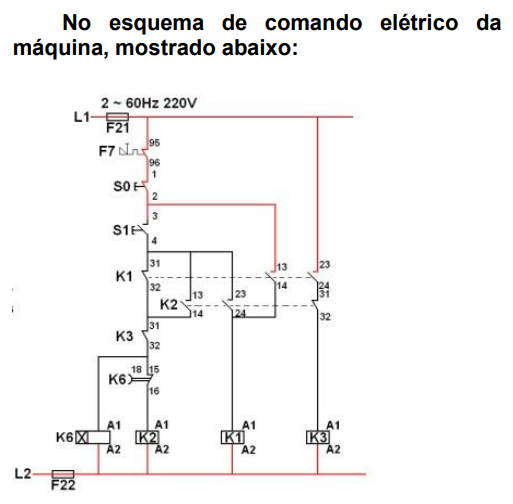

I - O esquema é para aplicação específica a motores com dupla tensão nominal e que disponha de seis terminais.

II - Com este esquema de comando, durante a partida a corrente fica reduzida a ½ da corrente de partida.

III - K1 (13 e 14) e K2 (31 e 32) são, respectivamente auto selo e intertravamento.

Estão corretas as alternativas:

Um gerador de corrente contínua composto com conexão shunt-longa de 10 hp é alimentado por uma fonte de 220 V. A corrente com carga máxima é de 86 A. A resistência do campo em derivação é de 110 Ohm (Ω), a resistência da armadura de 0,07 Ohm (Ω) e a resistência de campo série de 0,06 Ohm (Ω).

O valor da corrente na armadura vale:
