A figura abaixo mostra o circuito elétrico equivalente de um transformador.
Fonte: Fitzgerald, A. E. / Máquinas Elétricas – 6ª ed. – Porto Alegre: Bookman, 2006.
Para calcular a perda no enrolamento primário deve-se calcular a potência:
Provas
Com relação às questões de segurança em instalações elétricas, relacione os tipos de proteções necessárias em instalações com suas respectivas definições.
Coluna 1 Tipos de proteção
1. Proteção contra contatos diretos
2. Proteção contra contatos indiretos
3. Proteção contra efeitos térmicos
Coluna 2 Definições
( ) As pessoas devem ser protegidas contra os perigos que possam resultar de um contato com partes vivas da instalação.
( ) As pessoas devem ser protegidas contra os perigos que possam resultar de um contato com as massas colocadas acidentalmente sob tensão.
( ) A instalação elétrica deve estar disposta de maneira a excluir qualquer risco de incêndio devido a arco elétrico.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
Provas
Um dado engenheiro finalizou o seu curso de graduação em engenharia elétrica em instituição de ensino reconhecida pelo Ministério da Educação; entretanto, não efetuou o seu registro no conselho de classe, nesse caso o CREA.
É correto afirmar que esse profissional é:
Provas
Relacione os esquemas de aterramento listados abaixo, com suas respectivas descrições, segundo a NBR14039.
Coluna 1 Esquema
1. TNR
2. TTN
3. TTS
Coluna 2 Descrição
( ) O condutor neutro e o condutor de proteção das massas de subestação são ligados a um único eletrodo de aterramento.
( ) Possui um ponto de alimentação diretamente aterrado, sendo as massas da instalação e da subestação ligadas a esse ponto através de condutores de proteção.
( ) O condutor neutro e o condutor de proteção das massas da subestação são ligados a eletrodos de aterramento distintos.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
Provas
A norma NBR5410 cita como características e fenômenos susceptíveis de gerar perturbações ou comprometer o desempenho satisfatório de instalações os itens listados na coluna 1. Relacione esses itens com suas respectivas soluções na coluna 2.
Coluna 1 Fenômenos
1. Baixo fator de potência
2. Elevadas correntes de energização
3. Harmônicas
Coluna 2 Soluções
( ) Filtros sintonizados ou ativos
( ) Chaves de partida de motores
( ) Adição de capacitores em sistemas indutivos
Assinale a alternativa que indica a sequência correta, de cima para baixo.
Provas
A equação mostrada abaixo representa a fórmula para o cálculo da corrente eficaz de linha que irá alimentar um motor trifásico.
!$ I = { \large P \over \sqrt{3}. X . \eta. Y} !$
Sabendo que P representa a potência no eixo do motor, η o seu rendimento e θ o ângulo de defasagem entre a tensão e corrente, assinale a alternativa que indica corretamente as duas variáveis faltantes na equação.
Provas
Analise as afirmativas abaixo com relação aos motores elétricos assíncronos trifásicos com rotor gaiola de esquilo.
1. Para que haja conjugado, a velocidade angular do rotor deve ser ligeiramente inferior à velocidade angular do campo girante estatórico.
2. Caso a velocidade angular rotórica seja igual à velocidade do campo girante estatórico, o conjugado ficaria nulo.
3. No rotor são conectadas as tensões trifásicas e no estator barras estão em curto-circuito nas suas extremidades por meio de dois anéis.
Assinale a alternativa que indica todas as afirmativas corretas.
Provas

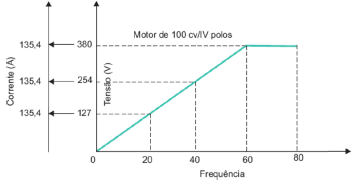

O gráfico da figura abaixo mostra os níveis de tensão, corrente e frequência do acionamento de um motor assíncrono.
Ref: Instalações Elétricas Industriais. João Mamede Filho.
Analise as afirmativas abaixo em relação ao assunto.
1. Esse controle é chamado de controle escalar V/F.
2. Esse controle é chamado de vetorial e é usado para controlar com precisão o torque de uma máquina em diferentes níveis de frequência.
3. Enquanto houver variação linear entre a tensão e a frequência, o torque da máquina se mantém constante.
4. O torque da máquina se mantém constante para qualquer valor de frequência da operação da máquina.
Assinale a alternativa que indica todas as afirmativas corretas.
Provas
O circuito equivalente de Norton consiste em uma fonte de corrente em paralelo com uma resistência que possui o mesmo comportamento de um dado circuito em um dado ponto.
Dado o circuito abaixo:
Determine as características do equivalente de Norton entre os pontos A e B do circuito ilustrado.
Provas
Considere a expressão abaixo:
!$ P = { \large 1 \over T} \int^{t+ T}_t i(t) v(t) dt !$
Sabe-se que T representa o período, i(t) a corrente instantânea e v(t) a tensão instantânea no elemento.
Assinale a alternativa que trata a correta potência em dado elemento calculada pela expressão.
Provas
