Após o surgimento do Conceito de Manutenção Mundial, os custos de manutenção passaram à seguinte composição:

Dentre as etapas na execução da Ordem de Manutenção (OM), a fase Programada é caracterizada como:

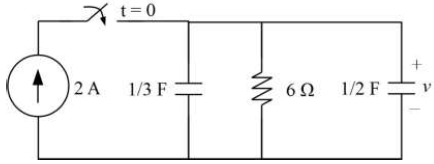

Analise o circuito:

No circuito acima, a alternativa que mais se aproxima da tensão v(t) em t = 5 segundos, sabendo que em t = 0 o circuito não possuía nenhuma energia armazenada, é

Um sensor de temperatura possui faixa de operação de --40º C a + 60º C produzindo uma voltagem de 0 a 1 Volt para esta faixa de operação. Este sensor está acoplado a um medidor operando na faixa de --2,5 a +2,5 Volts e com um conversor A/D de 13 bits. Qual a maior resolução de medida de temperatura que este sistema permite.

A figura seguinte mostra o diagrama de blocos de um osciloscópio usando tubo de raios catódicos (TRC).

Um desses blocos corresponde ao circuito que tem como função ajustar o brilho do sinal luminoso na tela do osciloscópio, além de modular o feixe de elétrons, quando houver a necessidade de se visualizar em uma terceira dimensão. Nesse caso, falase do circuito

A figura seguinte retrata a utilização do osciloscópio para a medição de um sinal aplicado à entrada Y. Observe e compare a entrada Y com os sinais mostrados na TELA do osciloscópio.

Nessa figura, os acoplamentos mostrados são, respectivamente, do osciloscópio da esquerda para direita:

A figura seguinte mostra o diagrama de blocos e alguns dos sinais existentes em uma fonte chaveada, semelhante às existentes em microcomputadores, impressoras, monitores de vídeo etc.

Um desses blocos corresponde ao circuito frequentemente formado por um transistor comutador de potência, podendo ser TBJ, MOSFET ou IGBT, um transformador de alta frequência, além de outros componentes eletroeletrônicos desenvolvidos para operarem em frequências da ordem de dezenas e até mesmo centenas de kHz (quiloHertz). Esse circuito está representado pelo bloco

Buscando avaliar a influência do atraso no tempo de propagação de portas lógicas NOR (em português NOU), um professor solicitou ao técnico de laboratório que montasse o circuito lógico da figura seguinte.

Terminada a experiência, o professor solicitou ao técnico que providenciasse uma porta lógica equivalente ao circuito montado com as portas NOR (NOU). Após alguns ensaios para levantar a tabela verdade desse circuito, o técnico concluiu que a porta lógica equivalente é uma porta cuja saída S é

A figura seguinte mostra o esquema de um circuito frequentemente utilizado para medir o ganho de corrente em emissor comum de transistores bijunção (TJB).

São dados:

• a fonte de tensão variável, de 0 a 3 volts, está ajustada para 2,15 volts;

• a tensão VBE do transistor sob teste, quando em condução, é de 0,65 volts;

• o ganho de corrente em emissor comum do transistor sob teste é igual a 100;

• para os cálculos, desconsidere as tolerâncias dos resistores.

As leituras de correntes nos amperímetros analógico e digital são, respectivamente,

Um amplificador eletrônico apresenta um ganho de tensão de 40 decibéis. A tensão de saída desse amplificador é de 10 volts. Portanto, a tensão de entrada é de
