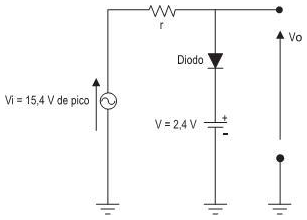

Admita-se que todos os componentes do circuito abaixo sejam ideais, que V = 2,4 volts, que r seja calculado adequadamente, obedecendo-se às limitações do diodo e, ainda, que o circuito seja alimentado por uma tensão senoidal de entrada Vi = 15,4 volts de pico com frequência compatível com as características do diodo.



Quais são, respectivamente, o valor mínimo da tensão de entrada “Vi”, em volts, para a qual o diodo conduz, e o valor da tensão “Vo”, em volts, nessas mesmas condições?

Analisando-se esse mapa, constata-se que

No controle de processos industriais em malha aberta, um sinal de controle aguarda que, ao final de certo tempo, a variável controlada chegue a um determinado valor. O sistema opera sem que nenhuma ação de controle seja realizada, isto é, as informações sobre a evolução do processo não são usadas para determinar o sinal de controle a ser aplicado em um dado instante. Por outro lado, no controle em malha fechada, usa-se realimentação da saída para entrada. Para torná-lo mais preciso, o sinal de saída é comparado a uma referência (set point), e o erro entre esses dois sinais é usado para compor o sinal de controle que será aplicado ao processo, corrigindo o erro entre a saída e a referência.

Nesse sentido, observa-se que

A Figura abaixo mostra um arranjo feito com quatro baterias de 5 V para compor uma fonte de alimentação de tensão contínua. Mostra, também, o gráfico da reta de carga de uma das baterias, obtida em ensaios laboratoriais.



Considerando todas as baterias idênticas e conectando uma carga resistiva de 18 Ω nos terminais dessa fonte de tensão construída, o valor, em ampères, da corrente elétrica resultante sobre a carga será

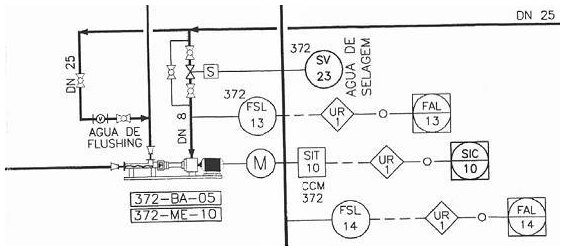

A Figura mostrada abaixo é parte de um desenho.



Esse desenho é correspondente a um documento básico de projeto de instrumentação denominado

A fonte de alimentação regulada da Figura abaixo usa um transistor de junção NPN e um diodo zener, ambos consideradosideais. O zener serve para manter a tensão de referência, com o objetivo de regular a tensão sobre a carga resistiva.

Considerando-se que a carga resistiva dissipa uma potência de 600 mW, qual o valor, em mA, da corrente I _Z no diodo zener?

Um técnico necessita fazer a calibração de um voltímetro digital e, para isso, planeja usar o esquema a seguir.



O equipamento 1 é uma fonte de tensão, padrão ajustável, cujo valor da tensão é medido pelo equipamento 2, um voltímetro de referência com grau de incerteza de medição desprezível. O equipamento 3 é o voltímetro digital a ser calibrado.

Nesse contexto, verifica-se que

O mapa de Karnaugh mostrado acima representa a função lógica

O circuito da Figura abaixo representa um medidor de temperatura. Foram selecionados 2 trechos desse circuito (1 e 2), sendo que o trecho 1 representa um subcircuito completo, e o trecho 2, um dispositivo transdutor.



A função do circuito do trecho 1 e o transdutor usado no trecho 2 são, respectivamente:

A representação de uma expressão aritmética com o operador no final é conhecida como percurso em pós-ordem, também denominada notação polonesa reversa.

Para a Figura ao lado, o percurso em pós-ordem fornece a seguinte sequência:
