Usa-se uma bomba centrífuga para transferir um solvente volátil de um tanque para outro. O solvente é um fluido newtoniano e incompressível e escoa na tubulação em regime plenamente turbulento. O relatório técnico das últimas 24 horas mostra que, às 10 horas, a referida bomba operava com carga positiva de sucção (CPS) disponível igual à requerida, e que, no referido período, a temperatura ambiente variou, conforme mostra a tabela abaixo.

Tempo (horas): 0 2 4 6 8 10 12 14 16 18 20 22 24
Temperatura (ºC): 20 17 17 24 30 34 41 38 34 30 27 23 20

Sabendo-se que os tanques, a tubulação e a bomba estão permanentemente expostos ao meio ambiente, e que as demais variáveis envolvidas permaneceram inalteradas no referido período, a bomba

Dado: A carga positiva de sucção (CPS) corresponde ao termo da língua inglesa Net Positive Suction head (NPSH).

Em determinada indústria, a bomba centrífuga X será substituída pela Y que, sabe-se de antemão, vai operar com uma vazão 30% maior que a de X. Designando a carga positiva de sucção disponível das bombas X e Y por, respectivamente, CPSX e CPSY, considerando que o regime de escoamento com a bomba X era plenamente turbulento e mantidas inalteradas as demais variáveis envolvidas, a razão CPSY/CPSX é

Dado: A carga positiva de sucção (CPS) corresponde ao termo da língua inglesa

Net Positive Suction head (NPSH).

Fluido é a denominação genérica para líquidos e gases. Nesse sentido, considere as afirmativas abaixo.

I - Um fluido incompressível escoa sempre da menor para a maior pressão.

II - Um fluido perfeito é aquele que provoca baixas perdas de carga quando em escoamento.

III - A viscosidade de um líquido diminui com o aumento da temperatura.

IV - Manômetros diferenciais são empregados para medir a diferença de pressão estática entre dois pontos de um fluido em escoamento.

São corretas APENAS as afirmativas

Fluidos podem escoar nos regimes laminar ou turbulento. Nesse sentido, considere as afirmativas abaixo.

I - No escoamento laminar, a transferência de momento ocorre exclusivamente de forma convectiva.

II - O escoamento turbulento é caracterizado pela mistura provocada pelos turbilhões no escoamento.

III - No regime laminar, o perfil de velocidades de um fluido escoando em um tubo é um paraboloide de revolução.

IV - No escoamento turbulento entre placas planas paralelas e infinitas, o fluido escoa em camadas, tendo cada camada uma velocidade determinada.

São corretas APENAS as afirmativas

Qual a vazão com que a água escoa em uma tubulação de 2 cm de diâmetro, sabendo-se que o número de Reynolds do escoamento é igual a 2x105?

Dados:

• massa específica da água: 1.000 kg. m^-3

• viscosidade da água na temperatura de escoamento: 10^-3 Pa. s

Um ciclo de Rankine é utilizado para a produção de energia elétrica em uma unidade piloto multipropósito. Sabendo- se que as entalpias específicas da água de alimentação da caldeira, do vapor superaquecido que sai da caldeira e do vapor saturado que deixa a turbina são iguais a 900 kJ/kg, 3.000 kJ/kg e 2.700 kJ/kg, respectivamente, e que 1 kW é igual a 1 kJ/s, se a caldeira gerar calor a uma taxa de 2.100 kJ/min, a potência elétrica produzida, em kW, será

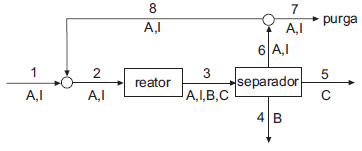

Considere o fluxograma abaixo para responder à questão.

O reagente A se apresenta nas correntes 1, 2, 3 e 8 com as respectivas vazões (kmol/h): 100, 125, 50, 25. A temperatura na corrente 6 é de 80 ºC e na corrente 1 é 25 ºC. Desprezando-se a presença do inerte, devido à sua baixa concentração, a temperatura da corrente 2 deve ser, aproximadamente,

Considere o fluxograma abaixo para responder à questão.

O fluxograma mostra as substâncias presentes em cada corrente de um processo de decomposição de um composto A pela reação A !$ \rightarrow !$ B + C. A corrente de alimentação do processo consiste de 100 kmol/h de A e 1 kmol/h de um inerte I. O efluente do reator contém 68 kmol/h de A e a corrente de purga, 34 kmol/h de A. Com base nesses dados, a conversão por passe, a conversão global e a concentração molar do inerte na corrente de alimentação do reator são, em valores aproximados, respectivamente,

Considere um fluido incompressível escoando através de um tubo com área de seção transversal constante. Nessas condições, para um escoamento irreversível, adiabático em estado estacionário, a

Em tanques de armazenamento de derivados de petróleo, é muito comum o acúmulo de substâncias gasosas, oriundas da fase líquida, na parte interna, entre o nível de líquido e a tampa do tanque. Com relação ao fenômeno da volatilização, descrito acima, são feitas as afirmativas a seguir.

I - Quanto maior a pressão de vapor de uma substância, mais volátil ela será.

II - A volatilidade de uma substância só pode ser medida na mudança do estado líquido para o estado vapor.

III - A destilação usa a vaporização total das misturas líquidas para separar as substâncias mais voláteis.

IV - A temperatura na qual a pressão de vapor é igual à pressão ambiente corresponde ao ponto de ebulição de uma determinada substância.

Estão corretas APENAS as afirmativas
