Para o diagrama em linguagem Ladder mostrado a seguir, marcar a alternativa que equivale CORRETAMENTE à lógica implementada.

enunciado 118623-1

Provas

Questão presente nas seguintes provas

118622 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

Em relação aos temporizadores e contadores de um controlador lógico programável (CLP):

( ) Um exemplo de aplicação do temporizador de pulso é no momento que o misturador deve ser ligado por dez segundos quando o usuário pressionar um botão de contato momentâneo.

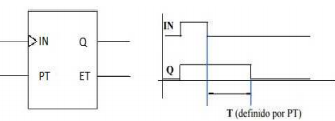

( ) O bloco funcional gráfico e seu diagrama de eventos, ambos abaixo, referem-se a um temporizador com retardo para ligar (Timer On Delay):

enunciado 118622-1

( ) Um tipo de dado muito útil e que imprime flexibilidade no desenvolvimento do Programa de Aplicação é o valor atual dos contadores. Com o endereço específico da Tabela de Dados, é possível elaborar comparações do valor instantâneo contado, independente da contagem ter atingido o valor pré- setado.

Analise as afirmativas acima identificando com um “V" quais são VERDADEIRAS e com um “F" quais são FALSAS, na sequência de cima para baixo.

Provas

Questão presente nas seguintes provas

118621 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

A função de transferência abaixo representa a resposta a um degrau unitário de um sistema de controle de segunda ordem de um servossistema constituído de um controlador proporcional e elementos de carga (elementos de inércia e de atrito viscoso).

enunciado 118621-1

Sendo o valor do coeficiente de amortecimento (ζ) igual a 0,5 e a frequência natural não amortecida (ω_n) igual a 4rad /s, os valores aproximados do tempo de subida (t_r), do tempo de pico (t_p) e do tempo de acomodação (t_s) para o critério de 2% são, respectivamente:

Provas

Questão presente nas seguintes provas

118620 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

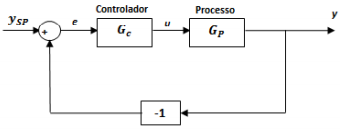

No diagrama de blocos abaixo está representado um sistema de controle com realimentação. Com base nesse diagrama, são feitas as seguintes afirmações:

enunciado 118620-1

I. Quando o valor de referência (y_sp) é fixo, o controle é dito regulador.

II. O controlador (G_c ) recebe o sinal de erro (e) e, através dele, exerce o controle para modificar o valor de referência (y_sp).

III. O diagrama apresenta um sistema de controle com realimentação negativa, que é bastante útil para fins de controle de dinâmico e onde o erro (e) pode ser calculado através da fórmula: e = y -y_sp.

IV. No sistema apresentado no diagrama acima, o controlador age no sentido da estabilização.

Assinale a alternativa em que todas as afirmativas estão CORRETAS:

Provas

Questão presente nas seguintes provas

118619 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

Analise o diagrama de processos apresentado a seguir.

enunciado 118619-1

Considerando o relacionamento apresentado.

I. Instrumento instalado no campo.

II. Sinal pneumático.

III. Conversor eletro-pneumático.

IV. Sinal elétrico.

V. Válvula de controle pneumática.

Quais afirmações são VERDADEIRAS:

Provas

Questão presente nas seguintes provas

118616 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

Ao realizar uma medição com determinado instrumento é necessário considerar os erros a que estas medidas estão sujeitas. É CORRETO afirmar, ao analisar tais fontes de erro, que:

A

Todo indicador digital proporciona uma leitura numérica que elimina o erro do operador em termos de Paralaxe e Interpolação.

B

O erro de Paralaxe se origina em função do posicionamento do ponteiro em relação à escala de medida do instrumento. No caso o ponteiro acusa uma posição incerta entre dois valores conhecidos.

C

O erro de Interpolação é resultante de um incorreto posicionamento do usuário em relação ao instrumento, originado em função de formar-se um ângulo θ entre a linha de visão do usuário e uma reta perpendicular à escala de medição do instrumento.

D

Nos instrumentos digitais, o erro geralmente aparece em termos de fundo de escala, ou seja, o valor de corrente que origina a deflexão total do ponteiro, levando-o até o fim da escala.

E

Para calcular o erro relativo é necessário dividir o Erro Sistemático pelo erro absoluto.

Provas

Questão presente nas seguintes provas

118615 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

Em se tratando de Medição de Nível, uma medida cujo mecanismo ou elemento de medição tem contato direto com a substância a ser medida é classificada como Medida Direta. Entre as alternativas abaixo, qual apresenta apenas sistemas de medição classificados como Medida Direta?

A

Medição por empuxo, medição por capacitância e medição por unidade de grade.

B

Medição por visores de nível, medição por boias e medição por empuxo.

C

Medição por capacitância, medição por empuxo e medição por pressão hidrostática.

D

Medição por pressão hidrostática, medição por contatos de eletrodos e medição por capacitância.

E

Medição por visores de nível, medição por contatos de eletrodos e medição por boias.

Provas

Questão presente nas seguintes provas

118614 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

A medição de temperatura utilizando termômetros de resistência se baseia na variação do valor de resistência elétrica de um condutor metálico em função da temperatura. Sobre os elementos sensores baseados neste princípio de funcionamento, é INCORRETO afirmar que:

A

Os termômetros de resistência de platina apresentam duas configurações básicas: o termômetro de resistência de platina padrão e o termômetro de resistência de platina industrial.

B

Para circuitos de medição com termômetros de resistência não se faz necessária uma fonte de tensão.

C

A termorresistência PT-100 é uma das mais utilizadas industrialmente devido a sua grande estabilidade, larga faixa de utilização e alta precisão.

D

O circuito em ponte mais conhecido e utilizado industrialmente é a ponte de Wheatstone, cuja operação é baseada no método de comparação de resistências.

E

Os erros, originados em medições com termorresistências, têm basicamente as seguintes origens: erro de aquecimento, erro devido à resistência do condutor de entrada e erro devido à resistência interna do condutor.

Provas

Questão presente nas seguintes provas

118613 Ano: 2015
Disciplina: Instrumentação Industrial
Banca: IF-RS
Orgão: IF-RS

Provas:

Professor - Controle, Automação e Instrumentação Industrial
Provas ×

Sobre os elementos sensores utilizados para medição de temperatura, é correto afirmar que:

A

Na prática, muitas vezes, o termopar se encontra distante do instrumento receptor, tornando necessário que o instrumento seja ligado ao termopar por fios ou cabos que apresentem características termoelétricas diferentes a dos fios do termopar. Esses fios e cabos podem ser de extensão ou de compensação.

B

O termorresistor PT-100 é assim chamado por possuir elemento de platina e resistência padronizada de 0Ω a 100ºC.

C

Existem duas variedades básicas de termistores: os denominados NTC e os denominados PTC. No primeiro tipo a resistência diminui com o aumento da temperatura.

D

Os pirômetros de radiação são instrumentos dedicados à medição de temperatura, com contato direto junto ao corpo ou meio cuja temperatura está sendo medida.

E

Os termistores são constituídos por materiais semicondutores, semelhantes à cerâmica, apresentando uma faixa de medição entre, aproximadamente -50°C a 950°C.
