A variável controlada nesse processo é a vazão.

O elemento LT 100 é a unidade de medida do sistema de controle.

A malha de controle relacionada ao processo esquematizado acima é do tipo malha aberta.

O elemento indicado pelo símbolo LIC 100 é um registrador controlador de nível pertencente à malha de controle 100.

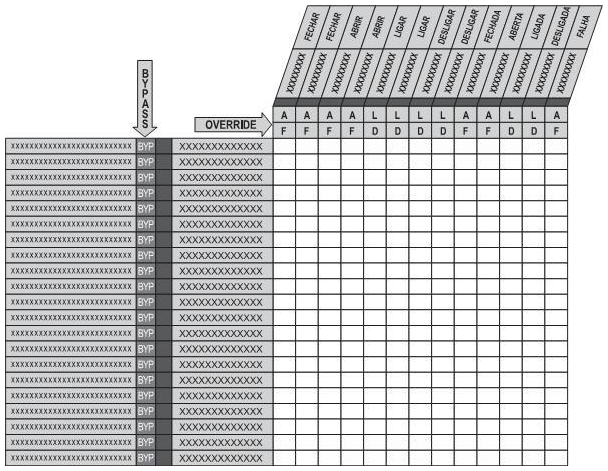

A tela acima faz parte de um sistema de supervisão, no qual é conhecida como

Na indústria, os processos são representados por meio de fluxogramas de engenharia, nos quais as Normas ISA são bastante utilizadas. O sistema acima mede a grandeza vazão através da pressão diferencial. Para tal, utiliza um

De acordo com a Norma ISA S5.1, a figura acima representa um

Associe a coluna relativa aos aparelhos de testes, apresentada à esquerda, com a coluna relacionada à instrumentação, disposta à direita.
I – Osciloscópio
II – Potenciômetro
III – Megôhmetro

P – Relés eletrônicos
Q – Termopares
R – Instrumentos de pressão
S – Válvulas solenoides
As associações corretas são:

Dois instrumentos operam em paralelo. Se um deles falhar, o instrumento remanescente mantém a operacionalidade integral do sistema. Os instrumentos são idênticos, com taxas de falhas constantes, e as falhas dos instrumentos são estatisticamente independentes. O tempo médio entre falhas do sistema, em horas, sendo a taxa de falhas de cada instrumento igual a 0,0002 falhas/horas, é

O controle de vazão que consiste na retirada controlada de parte da vazão da bomba para o reservatório, de qualquer ponto do sistema hidráulico em que seja requerido controle de vazão, é denominado
