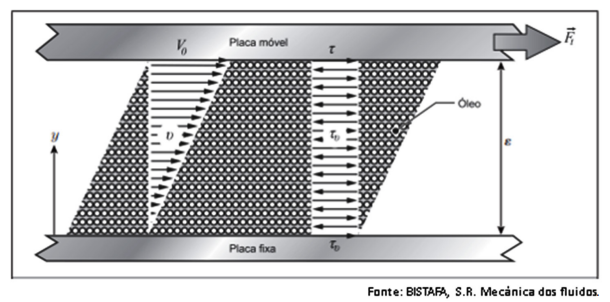

A figura a seguir pode ser interpretada como uma amplificação da porção de óleo representada por duas placas sólidas, planas e paralelas (a superior móvel e a inferior fixa), e o filme de óleo é representado por lâminas paralelas e justapostas, em que cada lâmina é formada por partículas fluidas.


Avalie as afirmações sobre a simulação do óleo em contato com as placas paralelas.

I - A lâmina fluida, em contato com a placa inferior, tem velocidade diferente de zero, pois essa placa está fixa.
II - Para velocidades não muito elevadas, a variação de velocidades para as lâminas fluidas entre as placas é linear.
III - Pelo princípio da aderência completa, a lâmina fluida, em contato com a placa superior, adquire a mesma velocidade V₀ dessa placa.
IV - Sendo as placas suficientemente curtas, a velocidade estacionária da placa inferior é finalmente atingida quando uma tensão tangencial de mesma magnitude e direção, porém em sentido contrário, é aplicada a essa placa.
V - Como as lâminas fluidas podem se movimentar umas em relação às outras, como cartas de um baralho, cada lâmina adquire uma velocidade própria, compreendida entre zero e V₀: as lâminas mais próximas da placa inferior com velocidades mais próximas de zero e aquelas mais próximas da placa superior com velocidades mais próximas de V₀.

Está correto apenas o que se afirma em

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre o processo de manutenção de máquinas.

( ) Manutenção preventiva visa eliminar ou reduzir probabilidades de falhas por meio de atividades como limpeza e lubrificação.

( ) Também chamada de manutenção emergencial, a manutenção corretiva trabalha para resolver problemas de equipamentos parados por falhas.

( ) A manutenção preditiva está diretamente ligada com o gerenciamento da manutenção, garantindo o funcionamento e correções das falhas, para manter a operação efetiva.

( ) A manutenção proativa baseia-se em estratégias de manutenção corretiva e preventiva em oposição à manutenção preditiva.

( ) A manutenção produtiva total (TPM) é uma metodologia que serviu de fundamento ao sistema lean e tem como objetivo otimizar a confiança do equipamento.


De acordo com as afirmações, a sequência correta é:

As correias são elementos de transmissão. De acordo com Melconian, S. (2012), em seu livro Elemento de Máquinas, NÃO faz parte do procedimento de instalação de uma correia em V:

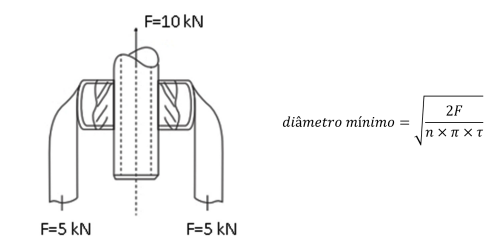

O tirante precisa suportar o esforço de 10KN. Observe e analise a imagem e as informações a seguir.

1 - Utilizar constante de 1,39 para cálculo do diâmetro nominal da rosca métrica.

2 - Aproximar os cálculos para a dimensão mais próxima.

3 - Utilizar PI = 3

4 - τ (Tensão de cisalhamento = 108 N/mm²)

Calcule o diâmetro mínimo necessário para resistir o cisalhamento e indique a rosca mais próxima para resistir este esforço.

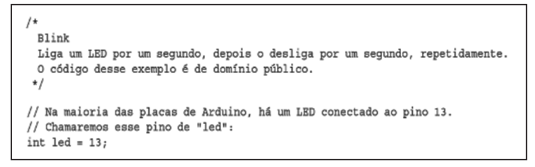

O Sketch que vai ser transferido para o Arduino contém informações essenciais para realização da função programada.


Sobre o trecho do Sketch, está correto afirmar que

Considerando-se o processo de torneamento, associe corretamente o comando à sua respectiva função.
COMANDOS
1 - Escantilhão 2 - Metal duro 3 - Canal 4 - M12 5 - Furo de centro 6 - TNMG050210 7 - Luneta móvel

FUNÇÕES
( ) auxilia no processo de fixação axial. ( ) gabarito de alinhamento da ferramenta de rosca. ( ) nomenclatura para ferramenta de corte intercambiável. ( ) auxilia no torneamento de peças delgadas. ( ) operação do processo de tornearia. ( ) material base de ferramenta de corte. ( ) nomenclatura de rosca métrica.

A sequência correta é:

A fresa de disco tem por finalidade realizar operações de corte no processo de fresagem.
Considere que:
• Avanço por dente (fz) é 0,04 mm/dente. • Velocidade de avanço (Vf) = 140 mm/min. • Número de dentes (z) = 10. • Velocidade de corte = 63 m/min (considerando PI=3).


Quantas rotações por minuto (RPM) a fresa girará?

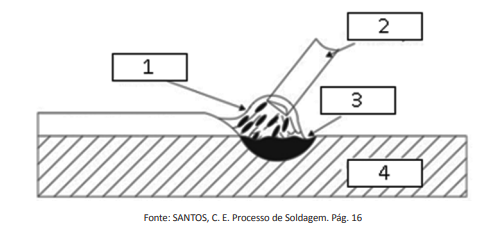

Observe a figura a seguir sobre o processo de soldagem.

A nomenclatura dos elementos que compõem o processo de soldagem está corretamente indicada em

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre o processo de soldagem a arco elétrico.

( ) O revestimento de um eletrodo tem função elétrica, de isolamento, metalúrgica e física. ( ) O arco de soldagem é formado quando uma corrente elétrica passa entre uma barra de metal e o metal de base.
( ) O revestimento rutílico é usado com vantagem em trabalhos que não sofrerão grandes esforços como, por exemplo, produtos de serralherias.
( ) O arco elétrico inicia com o contato do metal de adição com o metal base, fechando o circuito; com isso, os elétrons percorrem o eletrodo em direção da peça, iniciando o arco elétrico.
( ) O arco elétrico entra em contato com os gases gerados pela queima do revestimento do eletrodo, gerando o plasma e, por sua temperatura muito alta, funde a alma do eletrodo; dessa forma, inicia-se a transferência metálica do cordão de solda.

De acordo com as afirmações, a sequência correta é:

Considere as recomendações no detalhamento de desenho descrito por Provenza, F. (2010) no seu livro “Desenhista de máquinas”.
O (s) elemento (s) está (ão) representado (s) graficamente de forma correta em
