Desenho técnico tem por finalidade representar graficamente a peça que será fabricada.
Avalie as afirmações sobre regras de desenho técnico.

I - Na cotagem de um elemento interrompido, a linha de cota não será interrompida.
II - Ao se aplicar uma escala no desenho, o valor numérico da cota se mantém conforme a medida real da peça.
III - A escala de 1:200 é de redução, sendo que a peça é 200 vezes menor que o tamanho gráfico representado no desenho.
IV - Corte total não deve ser aplicado em peças simétricas, por razões de espelhamento. O corte mais adequado nestas ocasiões é meio corte.
V - Cortes em componentes de paredes muito estreitas ou delgadas como, por exemplo, chapas, juntas, guarnições, perfis estruturais, devem ser representados em negrito.

Está correto apenas o que se afirma em

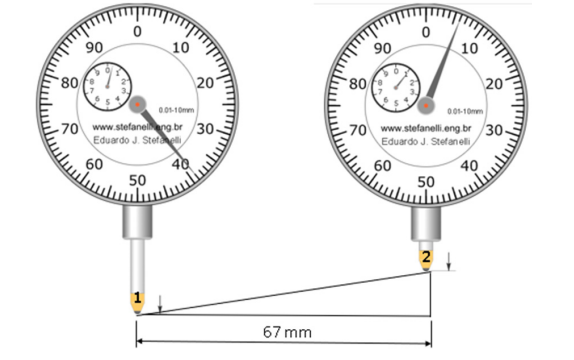

O relógio comparador é um instrumento que pode ser utilizado para conferência no controle dimensional e geométrico de peças.
Observe a figura a seguir. No aro foi registrado o deslocamento vertical do ponteiro apresentando a diferença dimensional do ponto 1 para o ponto 2.
Fonte: www.stefanelli.eng.br

De acordo com a figura, o valor correto desta inclinação é:

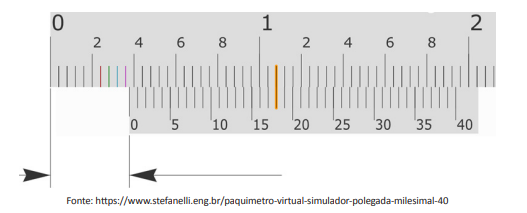

O paquímetro é um instrumento de medição utilizado em diversas aplicações de metrologia. A figura a seguir ilustra a escala de um paquímetro em polegada milesimal com vernier em 40 divisões.

A leitura correta do paquímetro representado é de quantas polegadas?

O sistema de tolerância e ajuste de um conjunto mecânico foi classificado como (Diâmetro nominal) H7f6. No relatório do controle de qualidade é necessário informar a folga máxima e mínima permitidas.



A folga máxima e a folga mínima estão correta e respectivamente indicadas em

As técnicas de ensaios não destrutivos (END) permitem a detecção e a medição de defeitos tanto internos quanto superficiais. São usadas para analisar componentes estruturais que estão em serviço, na busca de defeitos que possam levar a uma falha prematura. Além disso, os ENDs são empregados como meio de controle de qualidade em processos de fabricação.
A esse respeito, está correto afirmar:

O ensaio de tração de alguns aços apresenta o comportamento representado pelo diagrama tensão deformação a seguir.
Avalie as afirmações sobre as regiões indicadas pelas letras A, B e C.
I - A região A representa o limite de escoamento superior. II - A região B representa o limite de escoamento inferior. III - A região C representa o campo plástico do material. IV - A região A representa o início do regime de escoamento. V - A região C representa a tensão do campo elástico.

Está correto apenas o que se afirma em

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre aços.

( ) As propriedades mecânicas são sensíveis ao teor de carbono, que normalmente é superior a 1,0%p.
( ) Os aços são ligas ferro-carbono que podem conter concentrações apreciáveis de outros elementos de liga.
( ) Os aços-carbono comuns contêm apenas concentrações residuais de impurezas além do carbono, e um pouco de manganês.
( ) Nos aços-liga, mais elementos de liga são intencionalmente adicionados em concentrações específicas, reduzindo sempre o percentual de carbono para inserção dos demais elementos.
( ) Aços com baixo teor de carbono contêm em geral menos que aproximadamente 0,45%p C e não respondem a tratamentos térmicos realizados para formar martensita.

De acordo com as afirmações, a sequência correta é:

Preencha as lacunas do texto a seguir. Em estruturas de aço do tipo pórtico, as colunas são elementos importantíssimos para sua estabilidade. A ligação entre a coluna e a fundação pode ser do tipo rígida ou flexível. Neste contexto, é correto afirmar que, quanto mais a ligação, os esforços na coluna e os deslocamentos do pórtico.
A sequência que preenche corretamente as lacunas é

Os perfis abertos de chapa dobrada são muito utilizados como elementos estruturais em telhados. Por possuírem uma seção aberta estes perfis estão sujeitos a diferentes tipos de flambagem.
Qual imagem demonstra o aspecto de um perfil do tipo C com flambagem distorcional?

A respeito dos parâmetros que envolvem a determinação da potência de corte e da potência de avanço em uma operação de usinagem, avalie as afirmações a seguir e informe (V) para verdadeiro ou (F) para falso.
( ) A potência de corte é diretamente proporcional à força de corte e inversamente proporcional à velocidade de corte.
( ) A potência de avanço é o produto da força de avanço e a velocidade de avanço.
( ) Tanto a potência de corte quanto a potência de avanço não dependem da velocidade de avanço.
A sequência correta é
