A NBR 8403:1984 fixa os tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes.

Segundo essa Norma, o tipo de linha representado por traço e ponto estreito, larga nas extremidades e na mudança de direção, conforme apresentado na Figura acima, indica:

Um técnico em instrumentação precisa selecionar alguns instrumentos levando em consideração seus elementos primários de medição e o tipo do processo. Em relação ao elemento primário de medição, observe as afirmações a seguir.
I - Placas de orifício excêntricas e segmentais são usadas quando existe impureza no fluido no qual se quer realizar a medição. II - O tubo de Venturi é altamente recomendado quando se requer um elemento primário tratado na norma ISO 5167 e que promove uma alta perda de carga. III - O termopar tem sua utilização pouco empregada nas indústrias devido à sua baixa confiabilidade e alto custo.
Está correto o que se afirma em

O processo de soldagem TIG NÃO é capaz de soldar o seguinte material metálico:

Considere um tipo de mancal de deslizamento que impede o deslocamento na direção da linha longitudinal do eixo, absorvendo esforços longitudinais, mas que não é projetado para absorver esforços transversais ao mesmo eixo.

O elemento descrito é conhecido como mancal

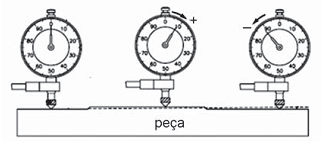

O relógio comparador é um instrumento de medição, dotado de uma escala e um ponteiro, ligados por mecanismos diversos a uma ponta de contato.

Quando a ponta de contato sofre uma pressão e o ponteiro gira em sentido horário, a diferença é positiva. Isso significa que a peça apresenta maior dimensão que a estabelecida. Se o ponteiro girar em sentido anti-horário, a diferença será negativa, ou seja, a peça apresenta menor dimensão que a estabelecida.

Dentre as diversas aplicações de relógios comparadores, a Figura acima representa um tipo de verificação de

É desejado analisar a resistência de um material dúctil (aço), e, para isso, foi preparado um corpo de prova, o qual irá ser submetido ao teste de tração. Foram realizadas as marcações e as medidas necessárias e inicializado o teste. Com os resultados obtidos, é possível construir o diagrama tensão-deformação convencional o qual nos permite obter informações como o comportamento elástico, os limites de proporcionalidade, elasticidade, de escoamento, de resistência, assim como o endurecimento por deformação, estricção e o escoamento.

Neste sentido, a Figura abaixo apresenta o diagrama de tensão-deformação convencional para material dúctil (aço), sem escala.

Na Figura, a região que representa o endurecimento por deformação está numerado como

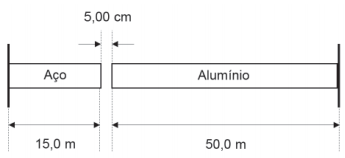

Duas barras metálicas, uma de aço e outra de alumínio,possuem uma das extremidades livre. Quando a temperatura ambiente é 0°C, a distância entre as barras é de 5,00 cm, como mostra a Figura. A temperatura em °C a partir da qual uma barra encosta na outra é, aproximadamente,

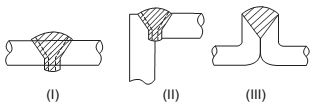

Considere as Figuras abaixo:

Os tipos de recortes de chapas apresentadas nas juntas soldadas (I), (II) e (III) são, respectivamente,

A tolerância dimensional consiste em desvios nas medidas de uma peça, advindos do processo de fabricação dentro dos quais a peça pode funcionar corretamente. As cotas do furo e a cota do eixo, que quantificam tais desvios, estão representadas na Figura abaixo:

Considerando a Figura, o afastamento superior do furo e a interferência mínima são, respectivamente, em milímetros,

Um equipamento de medição de pressão manométrica com faixa de pressão de 0 a 400 bar deve ser substituído por um que fornece informação em unidades psi.

Qual é a escala de medida, em psi, que o instrumento deve possuir para essa faixa de pressão?
