O tipo especializado de fabricação que usa uma alta pressão hidráulica para pressionar materiais em temperatura em um molde, obtendo peças que apresentam formas complexas e com concavidade, é o processo de

No desenho de conjunto da Figura abaixo, estão representados três parafusos iguais, identificados como Z1, e cinco canais, Z2, Z3, Z4, Z5 e Z6.

Sobre a representação da peça, tem-se que

Considere a Figura a seguir:

O tipo de engrenagem apresentada acima é utilizado, em geral, quando há necessidade de mudanças na rotação e na direção de um eixo.

O nome dado a esse tipo de engrenagem é

Em uma sala a 27°C, o comprimento de uma barra de cobre é medido com um paquímetro de aço, encontrando a indicação de 75,239 mm. Os coeficientes de dilatação térmica do cobre e do aço, em K^–1, são, respectivamente, 16,7 × 10^–6 e 11,3 × 10^–6. A correção, C, a ser aplicada no valor do comprimento da barra para compensar o efeito da temperatura, é dada pela expressão

C = (α_Aço - α_Cobre)×(T_SM – 20°C)×L

Na situação acima, após aplicada a correção, a indicação do comprimento de tal barra, no paquímetro, em mm, será

Os materiais plásticos são compostos de resinas naturais ou resinas sintéticas. Quase todas as resinas plásticas são de natureza orgânica. A matéria-prima para a fabricação de materiais plásticos provém do carvão mineral, do petróleo ou de produtos vegetais. Existem duas categorias de materiais: termoplásticos e termo-fixos.

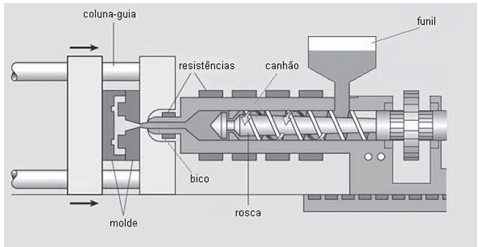

A Figura acima representa qual tipo de moldagem para materiais termoplásticos?

Na Figura abaixo está representada a leitura obtida na medição de uma peça, utilizando-se um micrômetro de 1/1000 mm.

Qual o valor da leitura obtida em milímetros?

Conforme norma pertinente para instalações elétricas em baixa tensão, os símbolos apresentados nas Figuras (I) e (II), abaixo, correspondem, respectivamente, a interruptores

Um fluido com densidade constante escoa em uma tubulação sem variação de sua velocidade, pressão ou temperatura ao longo do tempo em qualquer ponto do fluido.

Esse fluido e o tipo de escoamento são classificados como

Se o comprimento de uma barra de aço inox for 3 cm, qual será o comprimento em centímetros do desenho, se for empregada a escala 5:1?

Um fluido incompressível escoa, permanentemente, sob velocidade de 0,8 m s^-1 em uma tubulação cilíndrica com 5,0 cm de diâmetro. Essa tubulação passa por uma redução para o diâmetro de 2,0 cm. A velocidade do fluido, em m s^-1 , na seção da tubulação de diâmetro reduzido, é igual a
