Considere um trecho de 8,0 m de um tubo autoportante de óleo totalmente apoiado sobre dois pilares, cujos eixos estão a 1,0 m e a 2,0 m, respectivamente, das bordas da esquerda e da direita desse tubo. Tendo o tubo peso de 1 kN/m e considerando-se exclusivamente este carregamento, os pilares da esquerda e da direita, suportam, verticalmente, em kN, respectivamente,

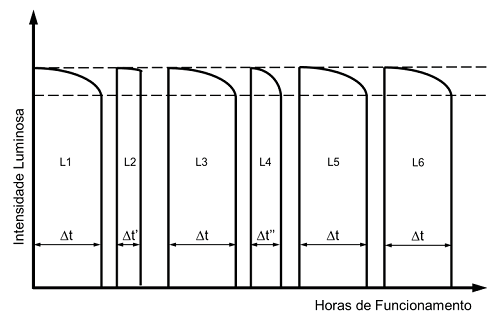

Em uma sala de convenções, um técnico acompanha a vida útil da lâmpada do projetor para que a mesma não queime durante uma apresentação. Para isso, utiliza o registro da intensidade luminosa, usada como indicador de desempenho, e do tempo, em horas, que o projetor permanece ligado. O registro é feito na forma de gráfico, conforme exibido na Figura abaixo.

Em relação aos intervalos de tempo Δt (L1, L3, L5 e L6), Δt’ (L2) e Δt” (L4), tal gráfico representa, respectivamente, manutenções

Um eixo de comprimento L é engastado em uma de suas extremidades e possui uma engrenagem na outra extremidade que transmite a ele um torque T, que, por sua vez, gera uma tensão cisalhante máxima no eixo.

Se o comprimento do eixo fosse L/2, a tensão cisalhante gerada seria

O símbolo abaixo representa um rebite de diâmetro 36 mm.

Esse tipo de rebite é denominado de cabeça

Considere uma barra de seção transversal constante sujeita a uma tensão normal de tração com valor de 200 MPa.
Se a força axial atuante na barra vale 50 kN, sua área de seção transversal, expressa em cm² , é de

As molas são elementos de máquinas que se caracterizam por apresentar grandes deformações sem que o material ultrapasse o limite elástico. Suas aplicações mais comuns são o armazenamento de cargas, o amortecimento de choques e o controle de movimentos, cujos materiais normalmente empregados são: Aços Carbono, Aços liga e Plastiprene.

Quanto ao tipo de solicitação de esforços, as molas são mais comumente submetidas a:

O aplainamento é o processo utilizado para obter peças com superfícies planas, paralelas, perpendiculares e inclinadas, obtido por meio de movimentos retilíneos alternados desenvolvidos pela peça ou ferramenta.

O aplainamento é feito na máquina operatriz denominada plaina limadora ou plaina de mesa, auxiliada por uma ferramenta monocortante.

O processo de aplainamento representado acima é de

Um símbolo básico em sistemas hidráulicos é apresentado na Figura abaixo.

O símbolo representa um(a)

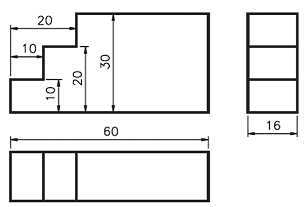

Se uma peça real tem, para maior dimensão, 6 mm, qual a escala usada no desenho abaixo que apresenta as medidas da peça em mm?

O ensaio de tração é amplamente utilizado na indústria de componentes mecânicos, devido às vantagens de fornecer quantitativos das características dos materiais.

No gráfico Tensão (T) x Deformação (ε) apresentado acima, o item (B) e (A’) representam, respectivamente, os limites
