Uma mistura com composição de 30% X, 40% Y e 30% Z passa por uma destilação flash a 99ºC e pressão 1 atm. As concentrações, em %, dos respectivos componentes da mistura na fase vapor são:

(Dados: Constantes de equilíbrio: K_X = 2,3 , K_Y= 1,0 , K_Z = 0,5)

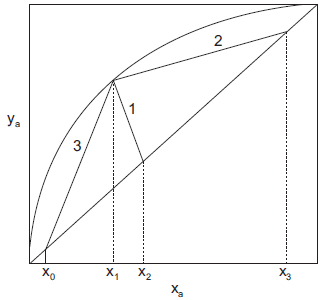

A figura a seguir representa o diagrama de equilíbrio de uma mistura binária.

Com relação ao diagrama apresentado, assinale a afirmação INCORRETA.

Um gás de processo, com 0,03 mol de A por mol de gás, alimenta uma coluna de absorção. O teor de A foi reduzido para um centésimo do valor inicial após absorção a 30 ºC e 1 atm. Admitindo que a relação de equilíbrioé Y_e = 2x, e que o solvente sai da torre com 0,0013 mol A por mol de solvente, a altura da coluna, em metros, será

(Dados: vazão de gás de processo=5 mol/h.m², K_Ga=6 mol/h.m³)

Uma coluna de destilação é alimentada com 10.000 mol/h de uma mistura líquida de 40% de A e 60% de B a 21 ºC. O produto líquido do topo da coluna contém 99,5% de A, enquanto o produto líquido de fundo contém 1,0% de A. O condensador utiliza água de resfriamento que entra a 15 ºC e sai a 60 ºC, enquanto o refervedor usa vapor saturado a 138 ºC (!$ \Delta H_{vap} !$ = 924,6 kCal/kg). A temperatura calculada para o condensador é 81 ºC, somente calor de condensação, e para o refervedor é 131 ºC. A temperatura de fundo da coluna é de 120 ºC e o vapor que sai do refervedor contém 3,9% em peso (5,5% mol) de A.

(Dados: Razão de refluxo 6:1)

Com base nos dados acima, assinale a opção que apresenta o valor, em kg/h, respectivamente, de

A equação característica de uma malha de controle é a seguinte:

1 + G₁(s). G₂(s) = 0

Onde:

G₁(s) = 1 / Ts (função de transferência do processo);

G₂(s) = 1 / T_is (regulador).

Aplicando o critério de estabilidade de HOUTH-HURWITZ (H-H), tem-se:

B(s) = an sⁿ + an-1 s^n-1 + …..+ a₂ s² + a₁ s¹ + a₀

De acordo com o critério de estabilidade apresentado, é correto afirmar que o sistema de controle é

A equação diferencial a seguir (equação 1) representa o comportamento dinâmico de um sistema.

T dc(t) /dt + c(t) = (R/A) u(t) , c(0) = 0 (equação 1)

Onde:

T é a constante de tempo;

u(t) é uma função degrau de entrada;

R e A são constantes.

A equação que representa a resposta c(t) na saída é

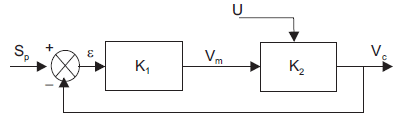

A figura a seguir ilustra a malha de controle de um sistema simples de regulação.

Onde:

Sp :Set-point

!$ ε !$: Erro

K₁:Função de transferência do regulador

K₂:Função de transferência do processo

V_c: Variável controlada

U: Perturbação

V_m:Variável manipulada

Com base nas informações, o erro de regime ( !$ ε !$ ) será

Um tanque, com área de seção transversal A (m²), que é alimentado pelo topo por uma corrente f₁ (m³/h), tem uma corrente de saída f₂ (m³/h), pelo fundo. Na tubulação de descarga, foi colocada uma válvula que tem uma resistência R = n/f₂ , onde n (m) corresponde ao nível de líquido no tanque.

Com base nas informações, é correto afirmar que o(a)

Considere os seguintes dados:

1º: campanha de 10 meses;

2º: fator de incrustação como função do tempo: R(t) = 0,0045(1−e^−0,1t) h.m/Kcal;

3º: coeficiente global para o trocador novo e sem incrustação: 60 Kcal/h.ºC.m².

4º: e !$ \approx !$ 2,72;

5º: tempo (t) em meses.

O coeficiente global de projeto (Up) de um trocador de calor, em Kcal/ h.ºC.m², é:

Um permutador de calor com casco duplo resfria o fluido B, de vazão 75 lb_m/min, de 170 ºF para 100 ºF, quando uma corrente paralela do fluido A entra com temperatura de 70 ºF e sai com 90 ºF. Se o coeficiente de transferência global (U) é 30 BTU/h.ft².ºF, a área do trocador de calor, em metros quadrados, será, aproximadamente,

(Dados: C_p do fluido B = 0,12 BTU/lb_m.ºF, 1ft = 0,3048 m)
