A carcaça de uma turbobomba é o componente responsável pela contenção do fluido bombeado, bem como, sob certo aspecto, provê oportunidade para a conversão de energia cinética em energia de pressão. Eventualmente, em bombas de grande porte, no que concerne à operação fora da vazão de projeto, utiliza-se, como artifício para atenuar o empuxo radial, a carcaça

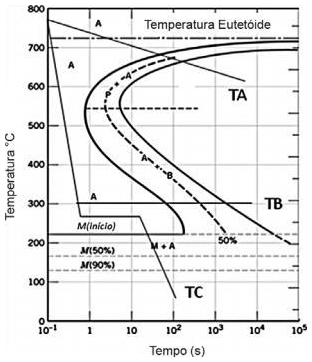

No diagrama transformação-tempo-temperatura esquemático abaixo, típico de um aço 1080, estão representadas as curvas de resfriamento para normalização (TA), austêmpera (TB) e martêmpera (TC).



As microestruturas produzidas por estes tratamentos térmicos, na ordem apresentada na figura (TA, TB, TC), são:

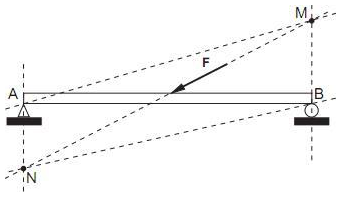

A viga bi-apoiada mostrada na figura está sob ação de uma força F aplicada conforme indicado. A condição de equilíbrio estático da viga estabelece que a reação em

O acompanhamento contínuo do comportamento de determinadas variáveis de um equipamento ou máquina, que servirão de indicadores do seu estado, representa uma manutenção

Na formação e controle de estoques de uma empresa, o custo de pedir (CP) é uma função do custo de pedir por pedido (P), do consumo em unidades do pedido (D) e da quantidade do pedido (Q). Por outro lado, o custo de manter (CM) é uma função do custo de manter em estoque (M) e do estoque médio do material (Q/2). Sabendo-se que estas funções são, respectivamente, CP = P x (D/Q) e CM = M x (Q/2), então a quantidade que representa o lote econômico de compra é

A perda de carga que ocorre no escoamento de fluidos em tubulações pode ser calculada com o auxílio do Diagrama de Moody, que relaciona o fator de atrito com o Número de Reynolds e a rugosidade relativa da tubulação. No Diagrama de Moody, pode-se verificar que

Um forno industrial possui uma parede composta por dois materiais. A camada mais interna tem 20 cm de espessura e é feita de tijolos especiais cuja condutividade térmica vale 2 W/m º C. Já a outra camada é feita de um material refratário que apresenta uma condutividade térmica de 0,05 W/m º C e sua face externa troca calor por convecção com o ar ambiente cuja temperatura e coeficiente de filme valem, respectivamente, 25 º C e 10 W/m^2o C. Supondo que a temperatura interna da primeira camada é de 1225 º C e que o fluxo de calor que atravessa a parede é igual a 1.000 W/m² , pode-se concluir que a espessura da camada referente ao material refratário, em cm, é:

Considere as seguintes afirmativas referentes a alguns aspectos do fenômeno de convecção:

I - a dimensão do coeficiente de transferência de calor por convecção, no sistema internacional de unidades, é W/m^2o C;
II - os Números de Prandtl e de Reynolds por si só caracterizam perfeitamente o problema de convecção forçada em uma placa plana em qualquer situação de escoamento;
III - no fenômeno de convecção natural, o Número de Nusselt é função do Número de Grashof e do Número de Prandtl;
IV - a distribuição axial do Número de Nusselt em um tubo circular submetido a um fluxo de calor constante na sua parede é a mesma tanto para o regime laminar quanto para o regime turbulento de escoamento.

Está(ão) correta (s) APENAS a(s) afirmativa(s)

Considere o enunciado a seguir para responder à questão.

Na figura abaixo é apresentado um par de eixos flexíveis acoplados por engrenagens (com relação de transmissão N), juntamente com os mancais de apoio e as inércias associadas às engrenagens e aos volantes conectados, respectivamente, na entrada e saída dos eixos. Indicam-se, também, as fontes de torque externas presentes neste sistema mecânico de rotação. Supõe-se, para fins de modelagem, que as engrenagens são rígidas e não existe deslizamento entre os seus dentes.



Quantos graus de liberdade possui este sistema?

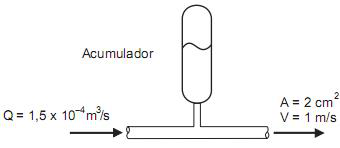

Um acumulador hidráulico é projetado para reduzir as variações bruscas de pressão no sistema hidráulico de uma máquina. Considerando que o fluido de trabalho seja um óleo com massa específica de 1.000 kg/m³ , no instante indicado na figura, a taxa de acúmulo ou perda de óleo hidráulico no acumulador, em kg/s, vale
