O perfil I mostrado na Figura é utilizado como viga e estará sujeito à flexão, para a qual vale a relação !$ \sigma !$ = Mc/I, onde M é o momento fletor atuante na seção, c é a distância da linha neutra (LN) até a fibra mais externa, e I é o momento de inércia da área da seção transversal.

O perfil é utilizado de tal modo que a linha neutra pode estar apoiada sobre o eixo x ou sobre o eixo y.

A viga apresentará maior resistência à flexão se a linha neutra estiver sobre o eixo

Considere os seguintes dados de projeto de um empreendimento de construção de usina hidrelétrica:

Tempo total para construção e início de operação	2 anos
Custo total do investimento	R$ 313.290.000,00 , sendo: 50% no início da construção 50% 1 ano depois do início da construção
Custo de operação anual*	R$ 14.545.000,00
Geração anual da usina*	1000 GWh
Taxa de atratividade:	10% a.a
Horizonte de tempo da avaliação do empreendimento	7 anos
Método de análise de viabilidade econômica a ser adotado	Valor presente líquido

Quadro de Fator de Valor Presente (FVP) para taxa de juros de 10% a.a.

n (anos)	FVP(n)
1	0,9091
2	1,7355
3	2,4869
4	3,1699
5	3,7908
6	4,3553
7	4,8684

Desconsiderando quaisquer tipos de reajustes, qual é o preço mínimo de venda da energia, em R$/MWh, a partir do qual o empreendimento é considerado viável?

Considere uma central termelétrica de ciclo combinado que possua os seguintes indicadores de operação:

	Turbina a gás	Caldeira de recuperação	Turbina a vapor
Fator de disponibilidade (%) 97 94 88 Potência nominal	97	94	88
Potência nominal de geração (MW)	200	100

O fator de disponibilidade equivalente dessa central termelétrica é

A medição da resistividade elétrica de um solo homogêneo foi realizada utilizando um megger e considerando o método de Wenner. Na medição realizada, os eletrodos do instrumento são dispostos em linha reta, e a distância entre dois eletrodos consecutivos é igual a 10 metros. O valor da resistência medida pelo instrumento é igual a 10 !$ \Omega !$.

De acordo com essas informações, o valor, em !$ \Omega !$.m, da resistividade do solo é

Dado !$ \pi !$ = 3,14

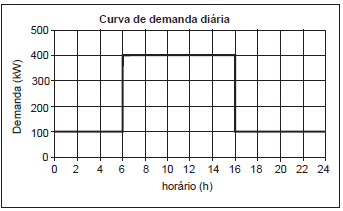

Considere o gráfico de demanda diário de um consumidor em um determinado mês, o quadro tarifário e as considerações adicionais.

Quadro Tarifário

	Ponta	30
Demanda (R$/kW)	Fora de ponta	10
	Ponta	0,4
Consumo (R$/kWh)	Fora de ponta	0,2

Considerações adicionais:

• o consumidor pertence ao subgrupo A3, sendo tarifado conforme quadro tarifário acima;
• a demanda fora de ponta contratada é de 390 kW;
• a demanda de ponta contratada é de 90 kW;
• o consumidor não produz nem consome excedentes de energia reativa;
• o mês possui 30 dias, com 20 dias úteis;
• todos os dias possuem a mesma curva de demanda diária apresentada acima;
• o horário de ponta inicia-se às 18h.

De acordo com a legislação vigente de tarifação de energia elétrica, e desprezando valor dos impostos, tributos, encargos bem como taxa de iluminação pública, qual o valor, em reais, da fatura de energia elétrica do respectivo mês?

Uma fonte de tensão trifásica a quatro fios está conectada a uma única carga em um sistema isolado. As tensões e correntes nos terminais da fonte podem ser expressas por

!$ { \begin {cases} V_{an} = 127 . \sqrt{2} cos ( \omega t)\\ V_{bn} = 127 . \sqrt{2} cos ( \omega t + 4 \pi /3 )\\ V_{cn}= 127 . \sqrt{2} cos ( \omega t + 2 \pi /3 )\end{cases}} !$ !$ { \begin {cases} I_a = 10 . \sqrt{2} cos ( 7. \omega t)\\ I_{b} = 10 . \sqrt{2} cos ( 7. \omega t + 4 \pi /3 )\\ I_{c}= 10 . \sqrt{2} cos ( 7. \omega t + 2 \pi /3 )\end{cases}} !$

Qual o valor, em watts, da potência ativa média fornecida pela fonte de tensão em regime permanente?

A impedância longitudinal por quilômetro e a admitância transversal por quilômetro de uma linha de transmissão são, respectivamente, z = j 1,0 !$ \Omega !$/km e y = j 10 × 10^-6 S/km, e o comprimento da linha é igual a 200 km.

Sabe-se que a tensão de entrada da linha é igual à sua tensão nominal, e que o terminal de saída está em aberto. Considerando-se o modelo de linha média, então, o valor percentual da sobretensão acima da tensão nominal, no terminal de saída, é

Um determinado gerador síncrono trifásico, conectado em estrela e operando em vazio, possui uma tensão de fase igual a 300 V. Quando uma carga trifásica equilibrada é conectada em seus terminais, a tensão terminal entre fase e neutro passa a ser de 280 V, sendo que a corrente de campo é mantida inalterada.

Desprezando-se a resistência de armadura e sabendo-se que a reatância síncrona por fase é igual a 1,0 !$ \Omega !$ e, ainda, que o seno do ângulo de torque para essa condição é igual a 0,3, então, o valor, em kW, da potência ativa total fornecida à carga é

Uma Brigada de Incêndio é definida como um grupo organizado de pessoas preferencialmente voluntárias ou indicadas, treinadas e capacitadas para atuar na prevenção e no combate ao princípio de incêndio, abandono de área e primeiros socorros, dentro de uma área preestabelecida na planta. Uma brigada é composta por profissionais designados por brigadistas.

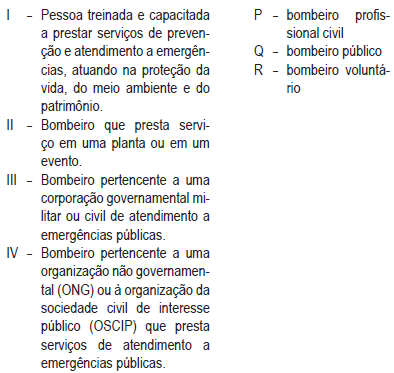

Associe os outros profissionais às respectivas funções:

São corretas as associações:

A NR 15 determina, através do Anexo 3, limites de tolerância para exposição ao calor. Essa exposição deve ser avaliada através do Índice de Bulbo Úmido Termômetro de Globo (IBUTG). Nesse contexto, um profissional de segurança fez vistoria (acompanhada de medições ambientais com os equipamentos prescritos nas Normas) em um galpão coberto.

Qual o IBUTG a ser considerado para fins de caracterização de insalubridade, sabendo-se que a temperatura de bulbo úmido natural foi de 24ºC, a temperatura de globofoi 26ºC e a de bulbo seco foi de 38ºC?
