Um indivíduo se encontra no interior de uma malha de terra e por meio desta está fluindo, naquele instante, determinada corrente de defeito.

Assinale a alternativa que apresenta o nome da diferença de potencial entre os dois pés do indivíduo.

Analise as afirmativas abaixo com relação às medidas de segurança em instalações de alta tensão (AT).

1. Os serviços em instalações elétricas energizadas em AT não podem ser realizados individualmente.

2. Todo trabalhador em instalações elétricas energizadas em AT não poderá se comunicar com os demais membros da equipe para evitar distrações.

3. Os trabalhos em redes de AT podem ser realizados com a rede energizada independentemente da zona de risco.

Assinale a alternativa que indica todas as afirmativas corretas.

Com relação ao fator de potência, assinale a alternativa correta.

Um transformador trifásico apresenta relação unitária das suas bobinas, ou seja, 1:1. O transformador é ligado em triângulo no primário e estrela no secundário.

Ao aplicar a tensão de linha de 220 V no primário, assinale a alternativa que apresenta a tensão de linha do secundário.

Assinale a alternativa correta.

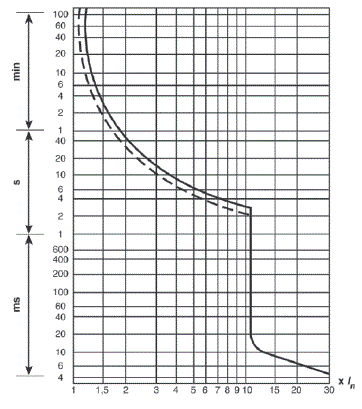

A figura abaixo mostra a curva de atuação de um disjuntor-motor. Considere que a corrente nominal (I_n) do disjuntor é de 10 A.

Analise as afirmativas abaixo com relação à proteção de sistemas.

1. Seletividade é a capacidade de retirar do sistema a parte danificada da rede serviço sem afetar os outros circuitos.

2. Um projeto de proteção contra distúrbios na corrente da instalação pode ser realizado, basicamente, com três dispositivos: fusíveis, disjuntores e relés.

3. Os condutores-fase devem ser protegidos por um ou mais dispositivos de seccionamento automático capaz de isolar a parte do circuito defeituoso.

Assinale a alternativa que indica todas as afirmativas corretas.

Ao fazer ensaios com um dado motor notou-se que ele opera com baixo fator de potência.

Assinale a alternativa que apresenta o procedimento correto para aumentar o fator de potência da instalação do motor.

Considere que o procedimento foi devidamente projetado.

Assinale a alternativa correta.

Analise as afirmativas abaixo com relação à conexão e utilização dos resistores de aterramento.

1. São conectados no primário dos transformadores delta-estrela de distribuição.

2. São utilizados para limitar a corrente de um curto-circuito fase e fase.

3. São utilizados para limitar a corrente de um curto-circuito fase e terra.

Assinale a alternativa que indica todas as afirmativas corretas.
