As funções básicas de um transformador de potencial (TP) são a isolação contra altas tensões e o fornecimento no secundário de uma tensão proporcional à tensão primária. Os TP são divididos em TP para medição e TP para proteção. Dessa forma, os TP de

Nos procedimentos de rede estabelecidos pela Aneel, no item de responsabilidades no controle de transmissão, cabe aos agentes de transmissão, agentes de distribuição e consumidores livres e potencialmente livres, em instalações conectadas à rede básica, supervisionar, comandar e executar

O gráfico da Figura 2 representa a potência absorvida, em kW, por dois consumidores durante as 24 horas do dia. A potência instalada do consumidor 1 é 1600 kW e a do consumidor 2, 1800 kW.

Com base na Figura 2 e nos dados fornecidos, qual é o fator de diversidade do conjunto das cargas 1 e 2?

Em um sistema elétrico, o curto-circuito, ou falta, ocorre quando há contato entre duas partes vivas ou entre uma parte viva e a terra ou massa. Em uma falta,

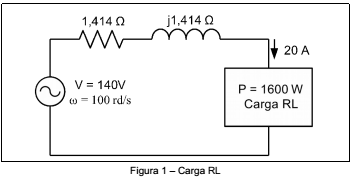

A Figura 1 mostra uma fonte com tensão alternada de 140 V e frequência angular de 100 rd/s, alimentando uma carga RL.

A potência dissipada pela carga é 1600 W, para uma corrente de 20A. Nessas condições, a indutância da carga é, aproximadamente,

Um transformador monofásico está alimentando uma carga com 200 V / 50 A e fator de potência indutivo de 0,8. Se as perdas no núcleo são de 200 W, qual é o rendimento aproximado do transformador para a condição de máxima eficiência?

Diante da necessidade de reclassificação das instalações de transmissão no processo de reestruturação do Setor Elétrico Nacional, a Agência Nacional de Energia Elétrica (Aneel) estabeleceu que a Rede Básica é constituída por todas as subestações e linhas de transmissão em tensões de 230 kV ou superior, integrantes de concessões de serviços públicos de energia elétrica, devidamente outorgadas pelo Poder Concedente, inclusive as

A aprovação de localização e de concepção, que atesta a viabilidade ambiental e estabelece os requisitos básicos e condicionantes a serem atendidos nas fases seguintes de implementação, é dada por meio da licença ambiental
