Considere as atividades constantes na Tabela 4 para a execução de fundações do tipo sapatas. No planejamento foi definido que as atividades seriam executadas em grupos de 10 elementos por lote de produção. A duração das atividades ou grupos de atividades foi fornecida já considerando o tempo total de produção para o lote.

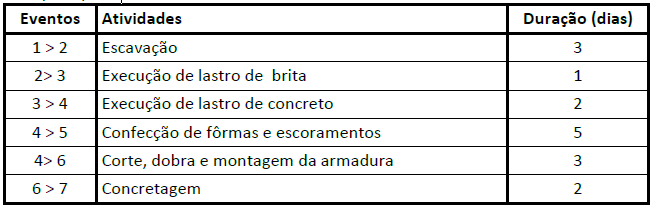

Tabela 4: Atividades necessárias a execução de 1 lote de 10 elementos de fundação do tipo sapata.

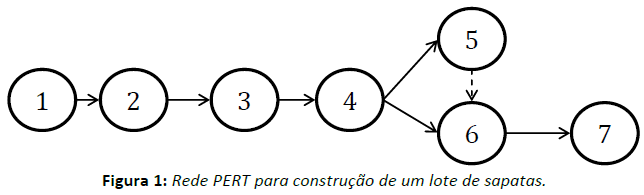

A Figura 1 abaixo representa a rede PERT para execução do lote:

Sobre a rede PERT, julgue os itens a seguir:

I- O tempo total para a realização da sequência de atividades do lote é de 11 dias.

II- A atividade representada entre os eventos 5 >6 é uma atividade fantasma, que não consome tempo nem recursos, indicando uma dependência entre atividades.

III- O tempo “mais cedo” do evento 6 ocorrerá no décimo primeiro dia.

IV- O tempo “mais tarde” do evento 5 ocorrerá no sexto dia.

V- A Última Data de Início (UDI) para o corte, dobra e montagem do aço ocorrerá no oitavo dia.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

Algumas empresas orçam e controlam todos os insumos que compõem o custo total da obra, trabalhando com uma quantidade numerosa de itens. Deste controle minucioso muitas vezes decorre um custo elevado para a empresa que pode ser até maior do que as perdas que poderiam ocorrer com materiais de menor importância relativa. A curva ABC se apresenta, então, como uma importante ferramenta auxiliar na gerência eficaz da obra sob o enfoque do custo. A Tabela 3 apresenta a montagem da curva ABC média obtida através de uma amostra de orçamentos de obras.

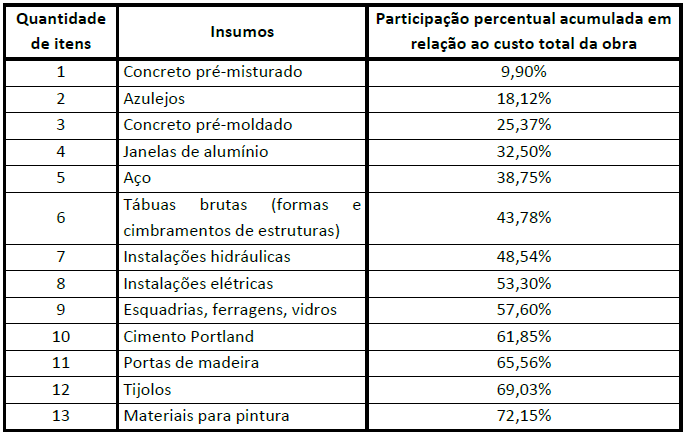

Tabela 3: Informações para montagem da Curva ABC.

Considerando o apresentado, julgue os itens a seguir:

I- O concreto pré-misturado representa 9,90% do custo total da obra.

II- Os materiais para pintura apresentam os valores mais representativos em relação ao custo total.

III- Se uma obra custar R$ 500.000,00, os valores gastos com tijolos assumiriam o montante de R$ 17.350,00.

IV- Os itens apresentados no quadro representam a classe C na curva ABC.

V- A classe A é constituída pelos materiais menos representativos do custo total da obra.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

Na elaboração do orçamento de uma obra, para concretagem de uma laje, utilizou-se a seguinte composição de custo para o concreto (Tabela 2):

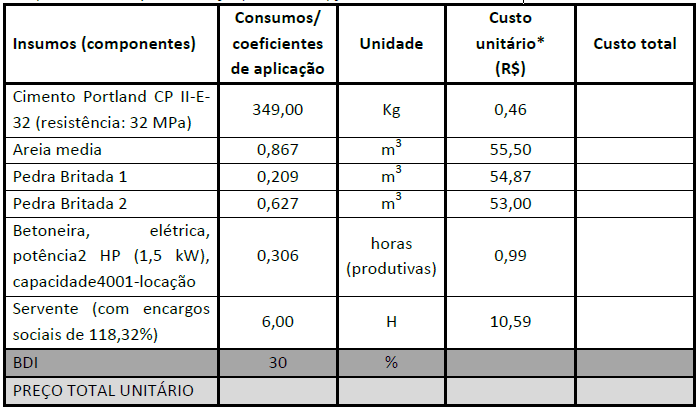

Tabela 2: Composição de custo para CONCRETO estrutural virado em obra, controle "A", consistência para vibração, brita 1 e 2, fck 25 MPa - unidade: m³

*Com base na pesquisa do SINAPI – Caixa Econômica Federal, adotando como referência o estado de São Paulo.

I- Com base na composição, qual o custo unitário para 1 m³ de concreto?

II- Tendo por base a composição, qual seria o preço total para a execução de 100 m3 de concreto estrutural?

III- Qual o consumo de pedra britada 2 para a confecção de 100 m³ de concreto estrutural, considerando um desperdício de 10% do material (não incluído na composição de custo)?

IV- Na concretagem de uma laje composta de 2 vãos de 9,00 m por 5,00 m, com espessura de 0,12 m, em obra já concluída, observou-se que 2 serventes produziram o concreto necessário em um período total de 25 horas. Qual seria o coeficiente de aplicação da mão de obra a ser utilizado na composição do custo do m³ de concreto?

As respostas para as questões “I”, “II”, “III” e “IV” estão representadas, respectivamente, em:

Você está trabalhando em uma obra predial com valor total de custo previsto de R$ 1.000.000,00 (um milhão de reais). Os percentuais de cada serviço da planilha orçamentária e o cronograma físico-financeiro são os relacionados na Tabela 1:

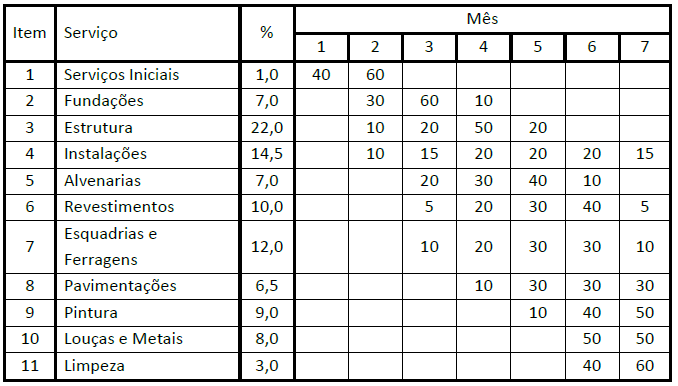

Tabela 1: Percentuais de cada serviço da planilha orçamentária e o Cronograma físico-finaceiro.

Acompanhando os serviços de análise gerencial final da obra, você constatou que:

• No serviço Estrutura (Item 3), houve uma despesa adicional de 20% do valor do item e, pelas normas adotadas na empresa, foi feito um empréstimo desse valor, corrigido a juros simples de 5% ao mês;
• O serviço Pintura (Item 9), foi realizado com uma economia de 10% do valor para ele previsto;
• Os demais serviços foram mantidos inalterados e realizados nos prazos do cronograma.

Considerando todos os dados acima descritos, responda:

I- Considerando, nos seus cálculos, que, por critérios adotados, a aplicação dos juros se faz a partir da conclusão total do serviço e que as economias geradas ao longo da obra também só são computadas após o término dos respectivos serviços, determine o valor final da obra em questão.

II- Para a realização do serviço Alvenarias (Item 5), nos meses 4 e 5, foi programada a compra de uma carga fechada de 250 sacos de cimento (50 kg/ cada), em cada um desses meses. A obra teve um total de 10.000 m² de alvenaria, onde foram consumidos 2 kg de cimento por m² de alvenaria. Não considere “perdas” no seu cálculo. Admitindo que o estoque no início do mês 4 é de 8 sacos, determine qual a quantidade de sacos de cimento (50 kg/cada) que sobraram no estoque após a realização completa do serviço.

As respostas para os itens I e II estão representadas, respectivamente, em:

As técnicas de rede e os cronogramas são instrumentos utilizados na programação de obras. O dimensionamento das tarefas e das equipes faz parte do planejamento, assim como a elaboração dos planos de trabalho, ou seja, o planejamento fornece informações para gerar a programação. Sobre as técnicas de programação de obras, avalie as assertivas a seguir:

I- Um método útil de análise é o método CPM (Critical Path Method) ou método do caminho crítico. Em uma rede de atividades, o caminho crítico é a sequência de atividades críticas compreendidas entre o início e o fim da rede, que é caracterizado por eventos com folga e que podem ser adiados.

II- O cronograma fisco-financeiro apresenta um planejamento das diversas atividades em um empreendimento, discriminando estas atividades ao longo do tempo (evolução física) e correlacionando-as com os desembolsos que serão necessários (evolução financeira). É bastante útil para o pagamento de obras contratadas.

III- O método CPM (Critical Path Method) visa definir qual a duração mínima do projeto, levando em conta as relações de dependência e duração de cada uma das atividades.

IV- As técnicas de compressão do cronograma permitem reduzir a duração do cronograma do projeto sem mudar o escopo do projeto, para atender restrições ou compensar atrasos.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

O orçamento de uma obra a ser licitada tem como objetivo servir de ponto de partida para a Administração fixar os critérios de aceitabilidade de preços no edital, sendo a principal referência para a análise das propostas das empresas participantes na fase externa do certame licitatório. Quanto à elaboração do orçamento de uma obra, assinale a alternativa CORRETA:

Em relação ao Custo Unitário Básico (CUB), julgue os itens a seguir:

I- O Custo Unitário Básico (CUB) teve origem através da Lei Federal 4.591 de 16 de dezembro de 1964, calculado mediante metodologia da ABNT NBR 12721:2006.

II- O objetivo do Custo Unitário Básico (CUB) é disciplinar o mercado de incorporação imobiliária, servindo como parâmetro na determinação dos custos dos imóveis. Em função da sua credibilidade, o CUB tem sido utilizado como indicador macroeconômico dos custos do setor da construção civil.

III- Os Sindicatos da Indústria da Construção Civil têm a faculdade de eleger ou apurar um CUB padrão representativo de sua região, desde que explicitem o critério utilizado para obtê-lo, ficando na sua obrigação de divulgá-lo mensalmente, até o dia 5 do mês subsequente, juntamente aos demais custos unitários de construção referentes aos projetos-padrão previstos na Norma e calculado conforme os critérios nela estabelecidos, com a finalidade específica de servir como indexador contratual.

IV- A metodologia para o cálculo do CUB inclui a avaliação de materiais de construção (25 itens); mão-de-obra (servente e pedreiro); despesas administrativas (representadas pelo custo da contratação ou salário mais encargos sociais pagos ao engenheiro) e equipamentos (betoneira).

V- O valor do Custo Unitário Básico (CUB) corresponde aos valores do metro quadrado da construção para os diversos padrões estabelecidos pela Norma e devem ser utilizados para o preenchimento da documentação do Memorial de Incorporação a ser apresentado ao Cartório de Registro de Imóveis.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

As paredes externas, sejam elas da fachada ou da varanda, ganham uma roupagem completamente nova e duradoura quando revestidas com placas cerâmicas ou placas de rocha. Em cidades que possuem alta umidade do ar, o revestimento é uma alternativa para garantir maior durabilidade para a obra. Nesse contexto, julgue os itens a seguir:

I- Os inserts metálicos são peças de aço projetadas para fixação de placas de rocha em revestimentos de fachadas. De acordo com a NBR 15846 - Projeto, execução e inspeção de revestimento de fachadas de edificações com placas fixadas por inserts metálicos, o coeficiente de segurança para a ruptura do insert deve ser menor que 2,5. Para o dimensionamento dos inserts metálicos, é necessária a avaliação da resistência própria do material nos vários locais de solicitação em relação aos esforços atuantes.

II- Deve ser prevista junta de movimentação horizontal em paredes externas em cada pavimento, coincidindo com a interface viga de concreto/alvenaria ou no máximo a cada 3 metros.

III- Recomenda-se, para assentamento de azulejos, a criação de juntas de movimentação, longitudinais e/ou transversais, em paredes externas com área igual ou maior que 24 m² ou sempre que a extensão for maior que 6 metros, devendo-se a mesma aprofundar-se até a superfície da parede.

IV- As fachadas sofrem diversas forças que atuam sobre os revestimentos. A NBR 13528 - Determinação da resistência de aderência a tração, determina que, a critério da fiscalização da obra devem ser realizados, por laboratório especializado, no mínimo, seis ensaios de resistência de aderência à tração em cada 100 m² por tipo de substrato, em pontos escolhidos aleatoriamente dentro do lote, de preferência em área considerada suspeita. O revestimento externo ensaiado deve ser aceito se, de cada seis ensaios realizados (com idade igual ou superior a 28 dias), pelo menos quatro valores forem iguais ou superiores a 0,30 MPa.

V- A argamassa colante tipo AC III – alta resistência, é indicada para o assentamento de placas cerâmicas (pisos, azulejos pastilhas e porcelanato) ou placas de rocha em ambientes internos e externos submetidos a altas tensões de cisalhamento nas interfaces base/adesivo e placa cerâmica/adesivo e revestimentos submetidos a variações intensas de temperatura, como saunas, churrasqueiras, estufas e câmaras frigoríficas.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

Sobre impermeabilizações, leia as seguintes afirmações:

I- No sistema de impermeabilização utilizando manta asfáltica deve-se realizar a camada de regularização, proceder o arredondamento dos cantos vivos, aplicar a pintura de ligação ou primer sobre a base, colocar a manta com auxílio de maçarico e providenciar uma camada de proteção mecânica.

II- A argamassa polimérica aplicada em conjunto com tela de poliéster tem como finalidade servir como uma camada de aderência entre chapisco e emboço sem finalidade impermeabilizante.

III- As impermeabilizações rígidas apresentam como características: uma maior resistência que as impermeabilizações flexíveis, a necessidade de serem executadas em camadas espessas para garantir a estanqueidade e capacidade de absorver as deformações da base.

IV- O sistema de impermeabilização deve ser prolongado para dentro de soleiras de portas, evitando a umidade na área interna; ser introduzido nos ralos para evitar a infiltração na interface do PVC; e a impermeabilização deve utilizar rodapés para evitar a infiltração nos encontros com superfícies verticais.

V- Na construção de um piso com revestimento cerâmico que necessite ser um sistema impermeável, a ordem de execução das camadas será: laje de concreto armado, contrapiso para nivelamento, sistema de impermeabilização, proteção mecânica e revestimento cerâmico.

Considerando as alternativas acima, assinale a resposta abaixo que encontra-se CORRETA:

O concreto é um material construtivo amplamente disseminado. Podemos encontrá-lo em casas de alvenaria, em rodovias, em pontes, nos edifícios mais altos do mundo, em torres de resfriamento, em usinas hidrelétricas e nucleares, em obras de saneamento, até em plataformas de extração petrolífera móveis. De maneira sucinta, pode-se afirmar que o concreto é uma pedra artificial que se molda à inventividade construtiva do homem. Nesse contexto, assinale a alternativa CORRETA:
