Um transformador monofásico de 25 kVA e 2400:240 V é utilizado para alimentação de uma carga em baixa tensão, que opera com a corrente nominal do transformador e com um fator de potência de 0,8 indutivo. O primário do transformador é conectado a um alimentador com tensão de 2400 V, relação X/R igual a 5 e potência de curto-circuito igual a 1 MVA. O circuito equivalente do transformador é ilustrado na figura a seguir.

Desprezando a corrente de excitação e as perdas magnéticas, a tensão sobre os terminais da carga (V_L) será:

Com base na Resolução Normativa ANEEL nº 1.000, de 07 de dezembro de 2021, alterada pela REN ANEEL nº 1.059, de 07 de fevereiro de 2023, assinale a alternativa incorreta.

Com base na Norma Brasileira ABNT NBR 5410, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O uso de dispositivos de proteção de corrente diferencial-residual não é reconhecido como proteção adicional contra choques elétricos, mas como proteção obrigatória, a partir da versão de 2004 da norma.

( ) Os dispositivos de proteção de corrente diferencial-residual devem possuir correntes diferenciais-residuais nominais inferiores a 10 mA.

( ) É obrigatório o uso de dispositivos de proteção de corrente diferencial-residual em residências, em locais como área de serviço e cozinha.

( ) ( No que se refere a tomadas de corrente, a exigência de proteção adicional por dispositivo de proteção de corrente diferencial-residual de alta sensibilidade se aplica apenas a tomadas com correntes nominais até de 32 A.

Assinale a sequência correta.

Com base na Norma Brasileira ABNT NBR 5410, assinale a alternativa incorreta.

Com base na Norma Brasileira ABNT NBR 5410, numere a COLUNA II de acordo com a COLUNA I, indicando as definições corretas para os esquemas de aterramento.

COLUNA I

1. TN-S

2. TN-C-S

3. TN-C

4. IT

5. TT

COLUNA II

( ) Aterramento no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.

( ) Esquema de aterramento que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.

( ) Instalações elétrica em que o neutro da alimentação é isolado ou aterrado por impedância.

( ) Esquema de aterramento no qual o condutor neutro e o condutor de proteção são distintos.

( ) Aterramento no qual as funções de neutro e proteção são combinadas em um único condutor em uma parte do circuito.

Assinale a sequência correta.

Com base na Norma Brasileira ABNT NBR 5410, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O esquema de aterramento TN-S é aquele no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.

( ) O esquema de aterramento TT é aquele que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.

( ) Instalações elétricas em que o neutro da alimentação é aterrado por impedância é considerado esquema IT, desde que as massas da instalação sejam ligadas a um mesmo eletrodo de aterramento, o qual é distinto do eletrodo de aterramento da alimentação.

( ) No esquema de aterramento TN-C, o neutro e o condutor de proteção são conectados em um mesmo eletrodo de aterramento, mas as massas podem ser conectadas a eletrodos de aterramento diferentes.

Assinale a sequência correta.

Com relação ao critério das áreas iguais, aplicado na análise de sistemas elétricos, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O critério das áreas iguais é utilizado para a determinação da estabilidade de um sistema de energia elétrica, quando da ocorrência de contingências, particularmente as faltas, sejam elas trifásicas, bifásicas ou monofásicas.

( ) O critério das áreas iguais é um método alternativo à solução numérica da equação de oscilação (swing equation) para a análise de estabilidade em situações que envolvam um gerador conectado ao barramento infinito ou a outro gerador.

( ) Entre as informações que podem ser obtidas pela aplicação do critério das áreas iguais está o tempo crítico de interrupção da falta.

( ) A aplicação do critério das áreas iguais pressupõe a consideração de que a potência mecânica no eixo do gerador se mantém constante durante todo o período de análise.

Assinale a sequência correta.

Se a máquina opera com um escorregamento s = 0,056, o fator de potência nos terminais da fonte de alimentação é igual a:

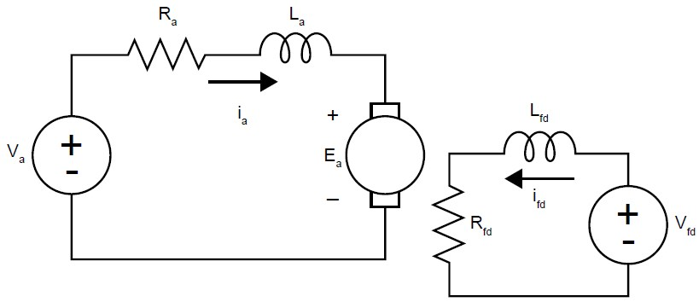

A figura a seguir mostra o circuito equivalente de uma máquina de corrente contínua, 5 hp, 240 V, 16,2 A,1220 rpm. A constante de velocidade da máquina é K!$ \phi !$ = 1,8V/rad/s. Além disso, os parâmetros do circuito equivalente são:

R_a = 0,6 !$ \Omega !$, L_a = 12 mH, R_fd = 240 !$ \Omega !$ e L_fd = 120 H.

Se a máquina é alimentada com tensões nominais e a corrente de armadura é igual a 10 A, a velocidade da máquina (n), em rotações por minuto é:

Considere o circuito trifásico desequilibrado, operando em 60 Hz, conforme a figura a seguir. As tensões das fontes são V_an = 127 !$ \angle !$ 0° V, V_bn = 127 !$ \angle !$ −120° V, V e V_cn = 127 !$ \angle !$ 120° V. As impedâncias de linha são equilibradas e iguais a (1+j) !$ \Omega !$. As impedâncias da carga são Za = Zb = 12+6j !$ \Omega !$ e Zc = 9+6j !$ \Omega !$.

A corrente de linha na fase a (ia) é:
