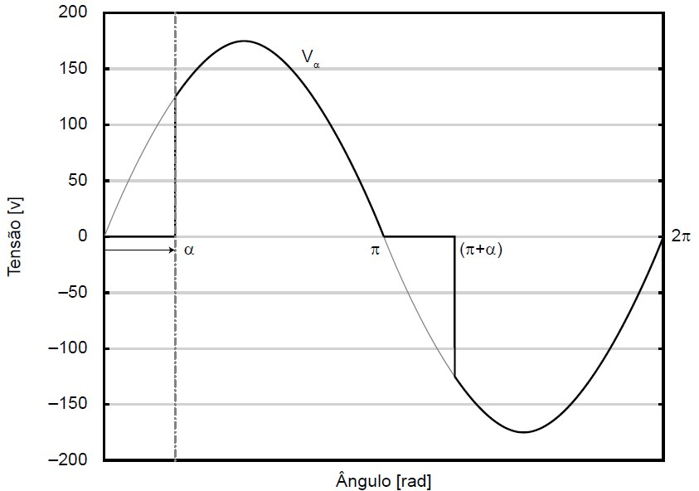

Considere a forma de onda da tensão de saída (V_a) de um conversor eletrônico, conectado a uma rede monofásica com tensão eficaz de 127 !$ V !$. O conversor opera com um ângulo de disparo igual a !$ \alpha !$.

Analise a figura a seguir.

O valor eficaz da tensão (!$ V_{rms} !$), em função do ângulo !$ \alpha !$, é igual a:

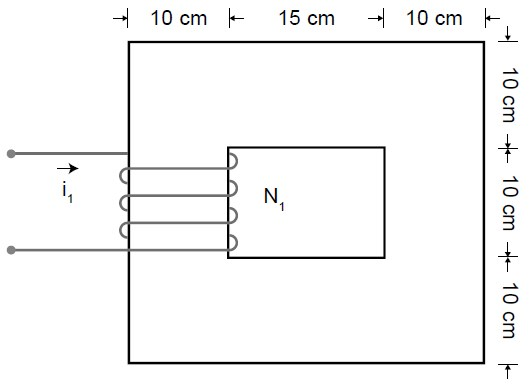

A figura a seguir ilustra o perfil de um circuito magnético, com profundidade igual a 10 cm. A permeabilidade relativa do material é !$ \mu !$_r = 2000, o número de espiras é N₁ = 300, e a corrente que circula no enrolamento é i₁ = 1A. A permeabilidade do vácuo é !$ \mu !$₀ = 4!$ \pi !$ !$ \times !$ 10^–7 H/m.

Desprezando o efeito de saturação magnética e a dispersão de fluxo, a indutância nos terminais do enrolamento é:

Se a máquina opera com um escorregamento s = 0,028, a corrente suprida pela fonte de alimentação (V_s) é igual a:

Analise as figuras a seguir.

Considerando que o circuito da figura 2 é o equivalente de Norton do circuito ilustrado na figura 1, o valor de Z_th é igual a:
