Assinale a alternativa que apresenta o símbolo CORRETO de um religador.

Analise as seguintes afirmativas referentes à qualidade de um sistema elétrico de potência e assinale com V as afirmativas verdadeiras e com F as falsas.

( ) Confiabilidade e disponibilidade são duas características importantes e distintas.

( ) Confiabilidade é a probabilidade de componentes realizarem suas funções por um período de tempos sem falhar.

( ) A confiabilidade reflete o tempo necessário para a unidade em reparo retornar à condição de trabalho.

( ) Se um sistema tem uma alta disponibilidade, necessariamente terá uma alta confiabilidade.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

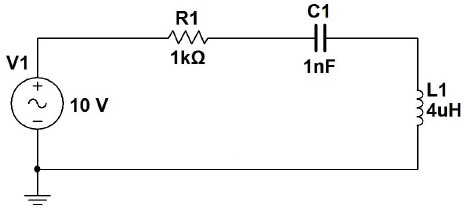

Analise o seguinte circuito.

A partir da análise desse circuito, é CORRETO afirmar que, na frequência de ressonância, a corrente nesse circuito é igual a

Considere uma bobina ideal com 50 !$ Ω !$ de reatância ligada a um gerador cuja tensão é v(t) = 20.sen (500t+90º) V.

Nesse caso, os valores eficazes da tensão – V_RMS - e da corrente – I_RMS - são, respectivamente, iguais a

Geralmente, a ponte de Maxwell é mais utilizada na medida de

Entre os limites de operação mais comuns em programas de fluxo de carga, NÃO se encontram os limites

Os fusíveis usados na proteção de circuitos de motores são de efeito retardado (gG).

Justifica-se essa escolha em função

Considere um transformador abaixador ideal alimentando uma carga puramente resistiva, operando nas seguintes condições:

!$ \bullet !$ tensão eficaz no primário = 8,5 kV;

!$ \bullet !$ tensão eficaz no secundário = 120 V;

!$ \bullet !$ fator de potência = 1,0.

A razão entre o número de espiras primárias e secundárias desse transformador é igual a

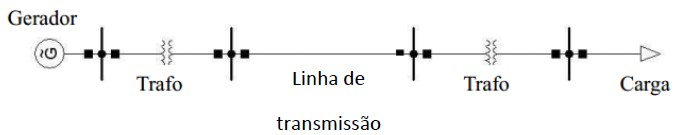

Analise o esquema abaixo que apresenta os componentes básicos de um sistema elétrico de potência.

Nesse caso, a função de um reator em derivação e a sua localização nesse sistema é mais bem definida como

Numere a COLUNA II de acordo com a COLUNA I associando corretamente os diversos componentes de um sistema elétrico de potência aos níveis de tensão em que operam.

COLUNA I

1. Subestação de geração

2. Subestação de transmissão

3. Subestação de distribuição

4. Subestação de utilização

COLUNA II

( ) 4,16KV – 34,5KV

( ) < 1000V

( ) 12KV – 24KV

( ) 138KV – 765KV

Assinale a alternativa que apresenta a sequência de números CORRETA.
