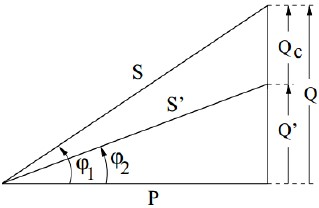

Observe a figura abaixo que apresenta, graficamente, o triângulo das potências.

Sobre essa representação, está CORRETO afirmar que

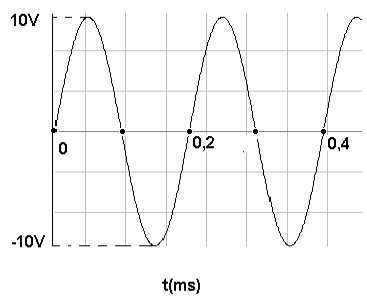

Analise o gráfico abaixo que apresenta a forma de onda de um sinal senoidal.

Os valores da tensão V_PP, em Volts, e a frequência, em Hertz, dessa forma de onda são, respectivamente, iguais a

Ao introduzir um ímã em uma bobina, nota-se a presença de uma corrente elétrica. A intensidade da força eletromotriz induzida é igual à variação do fluxo magnético na bobina.

Esse fenômeno define melhor a Lei de

A ponte de Wheatstone é a configuração mais utilizada na instrumentação para a realização de medidas.

Analise as afirmativas abaixo relativas a essa ponte e assinale com V as afirmativas verdadeiras e com F as falsas.

( ) Um ou vários elementos dessa ponte de medida podem ser utilizados para interligar sensores cuja impedância varia com a grandeza a medir.

( ) Pode-se construir um circuito de medida em ponte de Wheatstone com alimentação a tensão constante.

( ) Circuito de medida em ponte de Wheatstone com alimentação a corrente constante tem por vantagem minimizar os erros causados pelas resistências dos fios de interligação.

( ) A ponte de Wheatstone não pode ser utilizada na medida de impedâncias, pois não funciona corretamente quando alimentada em corrente ou tensão alternada.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

As seguintes alternativas apresentam parâmetros geralmente representados em controle de fluxo de carga, EXCETO

As seguintes alternativas apresentam corretamente as terminologias e suas descrições utilizadas na NBR ISO 9001, EXCETO

O mapa de risco é uma representação gráfica de um conjunto de fatores presentes nos locais de trabalho capazes de acarretar prejuízos à saúde dos trabalhadores. Os diversos tipos de riscos são reunidos em grupos que são identificados por cores padronizadas.

Sendo assim, o grupo e a cor referente a acidentes com eletricidades são, respectivamente,

As seguintes alternativas apresentam procedimentos indispensáveis ao se prestar socorro a uma vítima de choque elétrico, EXCETO

Uma carga de 930 kW, 380 V e fator de potência f.p. = 0,65 foi corrigido para f.p. = 0,92.

Nesse caso, houve uma redução na potência aparente de

Considere os circuitos ressonantes A e B e as formas de onda C e D representados a seguir.
