Nos processos de soldagem MIG/MAG, as principais variáveis são a tensão, a corrente e a polaridade do arco, a velocidade de deslocamento da tocha, a vazão de gás e o diâmetro do eletrodo. É necessário conhecer como esses parâmetros afetam o processo para sua correta seleção.

Numere a COLUNA II de acordo com a COLUNA I relacionando a variação dos parâmetros com o efeito correspondente.

COLUNA I

1. Tensões mais elevadas.

2. Vazões reduzidas de gás de proteção.

3. Velocidades de deslocamento da tocha muito baixa.

COLUNA II

( ) Podem levar ao aparecimento de porosidades.

( ) Tendem a provocar mais respingos.

( ) Podem causar problemas metalúrgicos.

Assinale a alternativa que apresenta a sequência de números CORRETA.

Um furo de ¹/₂” deve ser feito com uma broca de aço rápido em um aço doce. A velocidade de corte a ser utilizada é de 30 m/min. A fórmula abaixo relaciona a rotação com o diâmetro e a velocidade de corte.

Dados:

Rpm = !$ \dfrac{vc\,\,x\,\,1000}{π\,\,x\,\,d} !$

Nessas condições e baseando-se na fórmula acima, assinale quantas rotações por minuto devem ser utilizadas, aproximadamente.

Alguns parâmetros devem ser levados em consideração para se obter um acabamento adequado quando se está usinando uma determinada peça. O avanço (f) e raio de ponta da ferramenta (r_ε) são particularmente influentes no acabamento superficial. Uma relação entre esses parâmetros e a rugosidade média (R_a) foi proposta por Trent e Wright:

!$ R_a=\dfrac{f^2}{31,2 \times r_ε} !$

Um técnico deve tornear uma peça e pretende melhorar o acabamento.

Baseado na equação fornecida, assinale a alternativa que corresponde à melhor associação para esse objetivo.

A ilustração abaixo apresenta as superfícies e arestas de uma fresa e também indica a direção de avanço.

Analise as afirmativas que se referem às arestas e superfícies indicadas na figura e assinale com V as verdadeiras e com F as falsas.

( ) 3 indica a superfície principal de folga.

( ) 1 indica a superfície de saída.

( ) 2 indica a aresta lateral de corte.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

As componentes básicas da força de usinagem estão indicadas na seguinte ilustração.

Analise as afirmativas seguintes que se referem às componentes indicadas na figura acima e assinale com V as verdadeiras e com F as falsas.

( ) F1 representa a força de corte e F2 a força de avanço.

( ) F2 representa a força de avanço e F3 a força passiva.

( ) F3 representa a força de corte e F2 a força passiva.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Quando se trabalha com usinagem, é importante saber lidar e fazer as leituras corretamente nos instrumentos de medição para que a peça a ser usinada não tenha erros de fabricação.

Considere o seguinte micrômetro.

Para facilitar a leitura, o traço de coincidência está destacado pela seta.

Assinale a leitura CORRETA feita por esse instrumento.

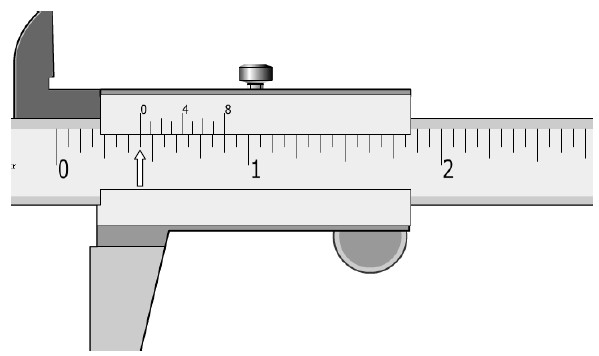

Uma determinada peça deve ter seu diâmetro torneado para ter dimensão final igual a 10mm. O paquímetro disponível para medição tem resolução 1/128”, e a leitura feita com esse instrumento na peça bruta, antes de ser torneada, é apresentada na figura abaixo.

Para facilitar a leitura, o traço de coincidência está destacado pela seta.

Assinale quantos milímetros devem ser torneados nessa peça para que ela atinja a dimensão final desejada.

Quando se trabalha em processos de usinagem, é importante ter conhecimento de como lidar e fazer leituras corretas em diferentes instrumentos de medição.

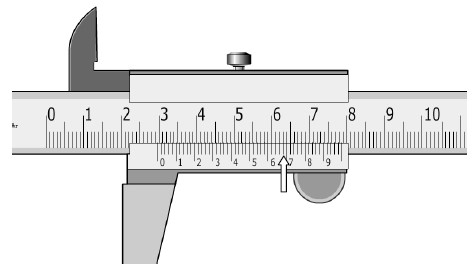

Considere o paquímetro mostrado abaixo.

Assinale a leitura feita nesse instrumento. (Para facilitar a visualização, o traço de coincidência está destacado pela seta).

Conhecer as características de um instrumento de medição é importante para a seleção adequada das características da grandeza a ser medida. Um dado importante de um instrumento ou sistema de medição que deve ser considerado em sua seleção é a resolução. Um sistema de medição tem como menor divisão de sua escala principal 0,3mm. O vernier do referido instrumento tem 15 divisões.

Nessas circunstâncias, a resolução do referido equipamento é

Um dos principais objetivos de se utilizar hachuras em desenhos técnicos é fazer a distinção entre diferentes tipos de materiais.

Considere a seguinte hachura.

Assinale a alternativa que apresenta o material que corresponde à hachura representada.
