Após a conclusão do trabalho, a solda vai ser inspecionada pelo ensaio destrutivo de dobramento guiado.

Essa soldagem vai ser feita com penetração total.

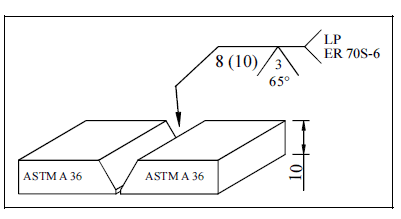

A geometria do chanfro é composta de um ângulo de 65o e o número 3 na simbologia de solda indica que o nariz da solda é de 3 mm.

O processo selecionado para a soldagem foi o processo MAG.

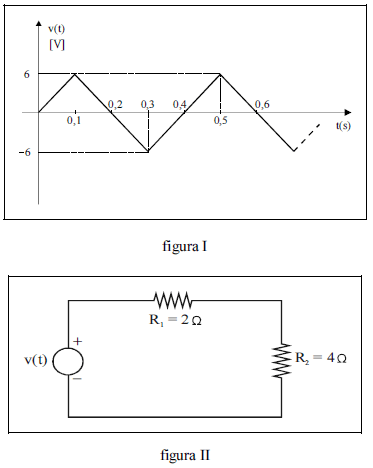

A figura I acima mostra uma forma de onda triangular referente a um sinal de tensão gerado a partir de um gerador de sinais. Essa forma de onda é utilizada como sinal de entrada para o circuito elétrico mostrado na figura II. Com base nessas informações, julgue o item seguinte.

A forma de onda v(t), por ser do tipo triangular, pode ser caracterizada somente por sua amplitude, que, no caso considerado, é igual a 6 V.

Considere que um circuito linear seja alimentado por um sinal de tensão senoidal gerado a partir de um gerador de sinais, tendo a representação !$ v(t) = 10sen ( 2\pi \times 60 \times t - {\large \pi \over 6} ) !$ Julgue o item a seguir, a respeito desse sinal.

Considere que, durante teste em laboratório, o sinal de tensão seja aplicado, inicialmente, aos terminais de um resistor de 1 !$ \Omega !$ e, em seguida, aos terminais de um indutor de 1 H. Nessa situação, o resistor e o indutor serão percorridos por correntes de fase diferentes, mas apresentarão em comum o consumo de potência de 50 W.

Considere que um circuito linear seja alimentado por um sinal de tensão senoidal gerado a partir de um gerador de sinais, tendo a representação !$ v(t) = 10sen ( 2\pi \times 60 \times t - {\large \pi \over 6} ) !$ Julgue o item a seguir, a respeito desse sinal.

Supondo que o sinal tenha origem no instante de tempo igual a zero, o valor da tensão será nulo pela primeira vez em instante de tempo superior a 1,0 ms.

Considere que um circuito linear seja alimentado por um sinal de tensão senoidal gerado a partir de um gerador de sinais, tendo a representação !$ v(t) = 10sen ( 2\pi \times 60 \times t - {\large \pi \over 6} ) !$ Julgue o item a seguir, a respeito desse sinal.

Considere que pelo menos três ciclos desse sinal sejam observados adequadamente na tela de um osciloscópio. Nessa situação, o ajuste de tempo total na tela do osciloscópio, em escala apropriada, é inferior a 40 ms.

As pontas de prova são acessórios auxiliares utilizados para ajustar o circuito de disparo da base de tempo com a finalidade de evitar que a imagem na tela do osciloscópio analógico fique trêmula.

Suponha que o modo de funcionamento do osciloscópio seja ajustado de forma que a base de tempo seja desabilitada e dois sinais sejam injetados, um no canal CH1 e o outro no canal CH2. Nessa situação, se a freqüência do sinal no canal CH1 for o dobro da freqüência do sinal no canal CH2, então, na tela do osciloscópio, será formada uma figura na forma de uma estrela.
