Considere um sinal ajustado para o canal CH1 em função do tempo, que é ajustado por meio da base de tempo na escala horizontal. As escalas nos canais vertical e horizontal são 0,5 V por divisão da escala e 100 ms também por divisão da escala, respectivamente. Nesse caso, se o sinal é uma onda quadrada que tem valor pico-a-pico correspondente a 4 divisões da escala vertical e período de 2 divisões na escala horizontal, então o valor de pico desse sinal é igual a 1 V e a curva apresenta freqüência de 5 Hz.

O capacitor é utilizado para filtrar componentes de tensão na saída.

O indutor no circuito atua como elemento armazenador de energia, permitindo a transferência de energia para a carga.

A ondulação do sinal de saída, nesse tipo de fonte, é bastante reduzida comparada à saída de fontes lineares de mesma potência. Nessas últimas, a amplitude da ondulação pode alcançar até dez vezes o valor da amplitude de uma fonte chaveada.

A potência dissipada pelo transistor, nessa configuração, contribui para um elevado consumo, comparado a outras configurações de fonte chaveada, de modo que a eficiência desse tipo de fonte, em geral, é muito baixa.

Se, com um ohmímetro conectado ao enrolamento secundário, sem carga, foi medida a resistência desse enrolamento e o medidor indicou resistência infinita, nessa situação, o enrolamento secundário possivelmente está aberto.

Considere que um teste realizado consista na aplicação de tensão CA nominal ao enrolamento primário do transformador com uma carga ligada ao secundário e que, nesse teste, a corrente medida no secundário seja nula. Nessa situação, é correto afirmar que o enrolamento primário está em curto-circuito.

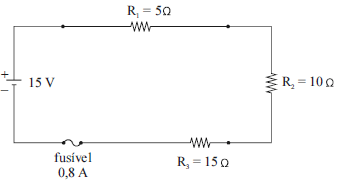

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue o item que se segue.

Considere que, com a fonte desligada, o resistor R₃, supostamente danificado, seja substituído por um outro idêntico, mas, ao se ligar a fonte, perceba-se que o fusível se queima. Então, é correto afirmar que o valor da resistência do componente inserido para substituir o antigo resistor R₃ não é igual a 15 !$ \Omega !$.

Considere que no circuito elétrico mostrado na figura, caso ocorra algum tipo de defeito, este pode ser verificado em um ou mais resistores. Esse problema pode provocar ou não a queima do fusível de proteção do circuito. Considere, ainda, que todos os resistores apresentam limite de potência de 5 W e que o fusível queime sempre que a corrente superar o valor nominal do fusível. Com base nessas informações, julgue o item que se segue.

Considere que um defeito tenha ocorrido, de modo que as tensões sobre os resistores R₁ e R₃ sejam nulas e a tensão nos terminais de R₂ seja igual a 15 V. Nessa situação, provavelmente, o resistor R₂ estará em aberto.

Uma impedância resultante totalmente resistiva ocorre somente quando os elementos que compõem a rede elétrica que deu origem à impedância equivalente são puramente resistivos.
