Considere que a corrente de pico senoidal fluindo por um único elemento passivo de circuito entre os elementos resistor, indutor e capacitor é igual a 10 A. Em tal situação, a corrente eficaz fluindo pelo elemento é inferior a 8 A, mas não é possível identificar o elemento em questão.

As grandezas corrente e tensão em um resistor ideal apresentam mesma fase. Caso a freqüência do sinal da fonte de alimentação do circuito seja duplicada, essas grandezas serão modificadas por um fator que dependerá da potência nominal do resistor.

Como a rede apresenta sistema de tensão equilibrada, não circula corrente pelo neutro da rede elétrica.

Suponha que um usuário dessa rede, suprido por tensão trifásica, precise conectar uma carga monofásica cuja tensão nominal é igual a 380 V. Com tal característica, não é possível atender a essa carga a partir da rede elétrica em questão.

Um consumidor em ligação monofásica é atendido em tensão nominal superior a 230 V.

As fontes I e II podem ser ligadas em paralelo, de forma a constituírem uma única fonte equivalente.

O consumo de potência dos resistores na ligação padrão é menor que a potência fornecida ao circuito pela fonte I.

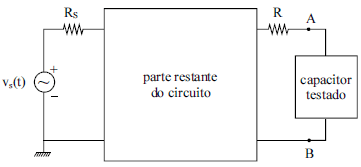

O circuito elétrico ilustrado na figura acima é alimentado somente por fonte de tensão alternada. A partir de um determinado instante, o circuito passou a operar de forma insatisfatória em relação ao seu estado de funcionamento normal. Suspeita-se que o motivo do problema seja um tipo de defeito ocorrido no capacitor em destaque na figura. Por essa razão, testes devem ser realizados sobre o componente suspeito de defeito com a finalidade de se restabelecer o funcionamento normal do circuito elétrico. A respeito dessa situação hipotética, julgue o item seguinte.

Considere que o capacitor não apresenta indícios de vazamento, mas há suspeita de que as suas placas estejam em curto-circuito. Nessa situação, o teste para avaliar se o capacitor está com suas placas em curto-circuito pode ser efetuado com um ohmímetro, havendo necessidade de se desconectar pelo menos um dos terminais do capacitor do circuito.

Um circuito elétrico que é formado a partir da conexão e do dimensionamento apropriados de um resistor e de um capacitor constitui um transdutor de freqüência de ressonância.

Em transdutores que utilizam cristais de Hall, para possibilitar medidas de grandezas em circuitos elétricos, é necessário acrescentar adequadamente ao circuito elementos denominados termistores para compensação de temperatura.
