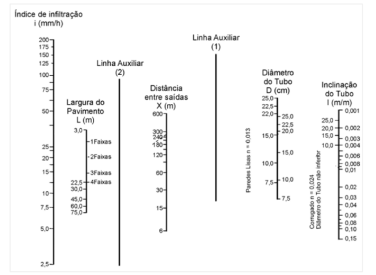

A figura a seguir mostra um nomograma para determinação da seção de vazão de um dreno longitudinal de uma estrada.






Os dados de projeto para esse dreno são mostrados a seguir:

• Distância entre saídas: 240 m; • Inclinação do tubo: 1 cm/m; • Índice de infiltração: 25 mm/h; • Largura do pavimento: 2 faixas.

Com base nessas informações, assinale a opção que indica o diâmetro mais adequado a ser aplicado para o tubo.

Assinale a opção que indica a sequência adequada de aplicação de um revestimento flexível por penetração, depois do preparo da pista.

Em pavimentação asfáltica, diferentes tipos de revestimento apresentam propriedades distintas de textura superficial, durabilidade e comportamento mecânico.
O revestimento conhecido pela sigla CPA é amplamente usada em rodovias de alto volume de tráfego devido à sua capacidade de reduzir o spray em pistas molhadas e melhorar a aderência pneu-pavimento.
Considerando suas características de produção, aplicação e desempenho, assinale a opção que descreve corretamente o CPA.

A figura a seguir mostra o trecho de uma curva de transição no projeto geométrico de uma rodovia. O raio R do trecho circular vale 15m, o trecho l mede 12m e a estaca do ponto TS vale 15 + 2,00m, adotando-se o estaqueamento padrão de 20m.



Sabendo-se que a curva de transição é simétrica, e adotando a aproximação π ≈ 3,14, mesmo não tendo sido mostrado o ponto ST na figura, sabe-se que sua estaca vale

As instruções de projeto IP-DE-P00/01 do DER/SP estabelecem uma série de ensaios geotécnicos para os solos, seja na etapa de projeto básico seja no projeto executivo.
Segundo essa instrução, assinale a opção que indica o tipo de ensaio que não é exigido na etapa de projeto básico, mas que deve ser realizado na etapa de projeto executivo.

Com relação à precipitação que ocorre em uma bacia, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O coeficiente de deflúvio é a razão entre a vazão de água incremental em uma seção, devido à precipitação, e a vazão regular dessa seção, antes da precipitação.
( ) O tempo de concentração de uma seção é o intervalo de tempo, desde o início da precipitação, a partir do qual toda a bacia passa a contribuir em determinada seção.
( ) O tempo de retorno de uma precipitação é o intervalo de tempo médio, em anos, em que ocorre outra precipitação de magnitude maior ou igual a ela.

As afirmativas são, respectivamente,

Um tipo de ensaio realizado em materiais metálicos consiste em comprimir uma esfera de aço temperado na superfície do material, provocando a formação de uma calota esférica ou mossa.
Assinale a opção que indica a propriedade do aço medida nesse ensaio.

A figura a seguir ilustra um dispositivo utilizado para ensaio de um solo, composto de um tubo contendo, em seu interior, uma haste que se desloca e possui um cone em sua extremidade.






Assinale a opção que indica a sigla pela qual esse ensaio é conhecido.

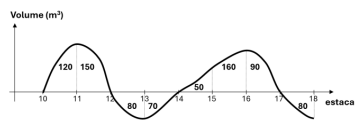

A figura a seguir ilustra a variação da cota do terreno natural ao longo do eixo de uma estrada, em relação ao greide.
As marcas no eixo horizontal indicam o estaqueamento, e os números entre as estacas mostram o volume de corte ou aterro entre cada par de estacas.





O diagrama de Bruckner do movimento de terra dessa estrada tem o seu valor máximo na estaca

Durante a realização de um levantamento planialtimétrico, um topógrafo, instalado no ponto A, fez uma visada com ângulo zenital de 60% a uma mira localizada no ponto B, na qual foi feita a leitura de 1,20 m.
A altura do instrumento é de 1,50 m e a distância horizontal entre os pontos A e B é de 30 m.
A tabela abaixo mostra as medidas trigonométricas relacionadas a alguns ângulos.





Sabendo-se que a cota no ponto A vale 241,30 m, a cota do ponto B vale, aproximadamente,
