O sistema de projeção UTM ou o de coordenadas geodésicas, permite o posicionamento de qualquer ponto sobre a superfície da Terra. No entanto, é comum se desejar posicionamento relativo de direção nos casos de navegação. Relacione adequadamente as colunas e assinale a alternativa que apresenta a sequência correta.

(1) Norte verdadeiro

(2) Declinação magnética

(3) Norte da quadrícula

(4) Azimute

(5) Rumo

( ) é o menor ângulo que uma direção faz com a direção Norte-Sul.

( ) com direção paralela ao eixo Norte (que coincide com o Meridiano Central do fuso) do sistema de projeção UTM no ponto considerado e apontado para o Norte.

( ) é o ângulo formado entre a direção Norte-Sul e a direção considerada, contado a partir do Polo Norte, no sentido horário e varia de 0º a 360º.

( ) com direção tangente ao meridiano (geodésico) passante pelo ponto e apontado para o Polo Norte.

( ) é o ângulo formado entre os vetores Norte Verdadeiro e o Norte Magnético associado a um ponto.

Sobre nivelamento e s tadimétrico, assinale a alternativa correta.

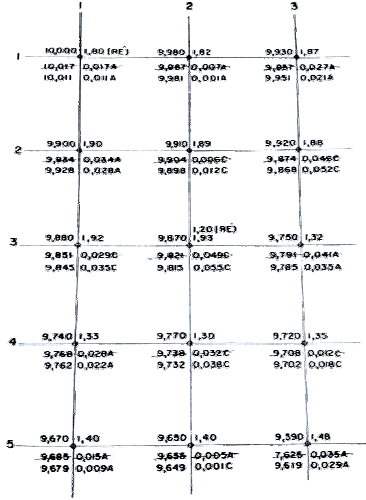

Considere uma retangular de 30 m x 50 m, estaqueada de 10 m x 10 m.

De acordo com as informações anteriores, assinale a alternativa correta.

Considerando o uso de estações totais em levantamentos topográficos, analise.

l. Pode-se medir, simultaneamente, direções e distâncias inclinadas.

ll. O microprocessador do instrumento calcula as componentes verticais e horizontais das distâncias.

lll. Para o cálculo com o microprocessador não há necessidade de informar as cotas e componentes X e Y do ponto de partida.

lV. Na hora do levantamento, a distância inclinada é calculada pelo microprocessador e as distâncias horizontal e vertical são lidas.

V. É possível instalar a estação sobre um morro onde uma área bastante extensa possa ser coberta.

Estão corretas as afirmativas

Sobre as propriedades das curvas de nível, analise.

I. A maior distância entre duas curvas de nível representa a região de maior declive do terreno.

II. As curvas de nível na planta topográfica se fecham ou correm aos pares.

III. Duas curvas de nível podem se encontrar e continuar em uma só.

IV. O declive do tipo de terreno é indicado pelo espaçamento entre as curvas de nível.

V. Todos os pontos de uma mesma curva de nível têm a mesma elevação ou cota.

Estão corretas as afirmativas

Acerca do valor da área na escala real, de um terreno que possui 5,5 mm x 15,5 mm de dimensões, na escala de 1/1.000, sabendo-se que a definição de escala numérica é a relação entre a medida no papel e a sua correspondente no terreno, analise.

I. 85,25 mm².

II. 42,63 mm².

III. 85,25 m².

IV. 42,63 m².

Está(ão) correta(s) somente a(s) alternativa(s)
