Sendo a saída lógica de um circuito digital obtida através da equação booleana descrita por !$ Y = ( \bar{A}. B \bar{C}.D) + (A.B. \bar{C} . D) + ( \bar{A}. B.C.D)+ (A.B.C.D) !$, em que D, C, B e A são sinais digitais e representam as entradas. A expressão lógica simplificada da saída acima é dada por

Associe as duas colunas relacionando os componentes de circuitos elétricos às suas respectivas funções.

Componentes

(1) TJB

(2) SCR

(3) TRIAC

Funções

( ) Componente eletrônico semicondutor constituído de quatro camadas, mantendo-se em condução até que sua corrente apresente nível menor que a corrente de manutenção.

( ) Componente eletrônico equivalente a dois retificadores controlados de silício ligados em antiparalelo.

( ) Componente eletrônico semicondutor, composto por três regiões, a saber; base, coletor e emissor separadas por duas junções p-n.

A sequência correta dessa associação é

Sobre engenharia de controle e controladores proporcional, integral e derivativo, assinale a alternativa correta.

A NR10 estabelece os requisitos e condições mínimas de trabalho, objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. Baseado na Norma Regulamentadora nº 10 é correto afirmar que

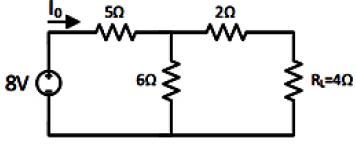

Dado o circuito abaixo, determine qual o valor da corrente I0 e a potência consumida pelo resistor R_L?

Os Equipamentos de Proteção Individual (EPI) e os Equipamentos de Proteção Coletiva (EPC) são essenciais quando o assunto é a segurança do trabalhador em manutenção de equipamentos elétricos. Indique a alternativa que possui apenas equipamentos de EPC.

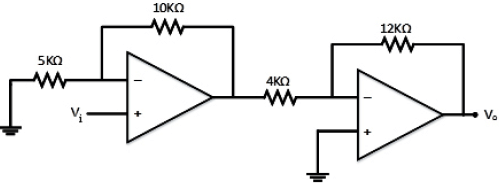

A questão refere-se à figura a seguir

Qual é o ganho do primeiro estágio de amplificação?
