“Imunidade a Distúrbios Transitórios Conduzidos“ é o nome de um teste utilizado na validação de determinados dispositivos elétricos com reatância indutiva elevada. Esse tipo de teste tem o intuito de verificar se os níveis de tensão entre os terminais de saída do dispositivo ultrapassam ou não os limiares definidos pelas normas, durante regimes transitórios. Utiliza-se, durante a execução do teste, um osciloscópio para fazer esse tipo de aferição. Qual deve ser a frequência de amostragem mínima do instrumento para que um transitório da ordem de 7μs seja identificado?

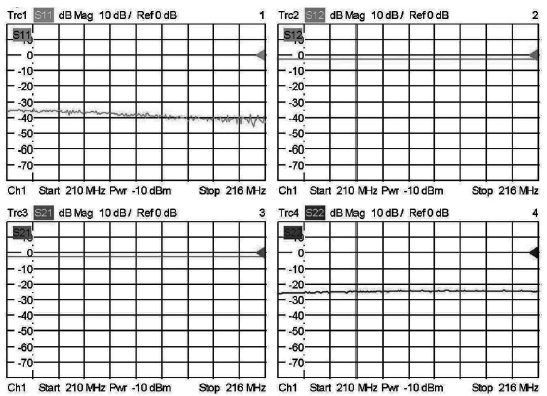

Os Parâmetros de Espalhamento, também conhecidos como Parâmetros S, são utilizados na caracterização de linhas de transmissão, em um modelo de quadripolos. A seguir, são exibidos gráficos que mostram os valores desses parâmetros, referentes à faixa de frequências de 210 a 216MHz, para um cabo coaxial. Nesses gráficos, gerados por um analisador de redes conectado aos terminais do cabo, o eixo das amplitudes tem os seus valores expressos em escala decibel e representam os níveis de reflexão nas portas do sistema (S11 e S22), bem como a comunicação entre as mesmas (S12 e S21).

(Fonte: medições feitas em laboratório.) Avalie as afirmações a respeito desses gráficos.

I. A capacidade de condução de corrente do cabo decai com a frequência, conforme indicado no gráfico, de S11.

II. Se um gerador de sinais for conectado à entrada do cabo, uma parcela significativa do sinal será refletida.

III. O cabo coaxial é visto pelo analisador de redes como um sistema de 2 portas.

IV. Se, ao invés do cabo, uma antena tivesse sido conectada ao anal isador de redes, o gráfico de S11 (ou S22) apresentaria mínimos locais nas frequências de ressonância.

Está correto apenas o que se afirma em

Em simulações computacionais envolvendo fenômenos de alta frequência, é comum a utilização de guias de onda virtuais como fontes de excitação, ao contrário das fontes de tensão utilizadas em simulações de circuitos elétricos. Qual é o motivo para essa abordagem?

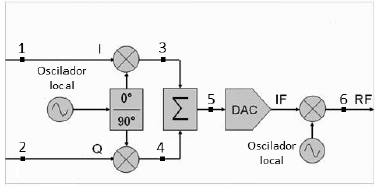

Transmissores Very High Frequency (VHF) e Ultra High Frequency (UHF) podem ser descritos em termos de blocos funcionais. A figura abaixo ilustra, de forma simplificada, um desses blocos: o modulador; mais especificamente, do tipo I/Q – In Phase/Quadrature, capaz de gerar sinais modulados em quadratura. Nessa figura, os blocos identificados pelos caracteres “Σ” e “DAC” representam um somador e um conversor digitalanalógico e os termos IF e RF significam Frequência Intermediária e Radiofrequência, respectivamente. Além disso, alguns pontos de interesse estão identificados com números.

(Disponível em: <http://pneuhiver.info/i-q-modulator-block-diagram/> Adaptado. Acesso em: 08 abr. 2017.)

Avalie as afirmações sobre esse diagrama.

I. Um osciloscópio conectado aos pontos 1 e 2 indicaria sinais banda-base digitais.

II. Trata-se de um modulador capaz de gerar, dentre outros tipos, sinais 16-QAM (Quadrature Amplitude Modulation).

III. O propósito do primeiro oscilador da esquerda para a direita é gerar a portadora para a transmissão.

V. O segundo oscilador, da esquerda para a direita, está 90° defasado em relação ao primeiro.

Está correto apenas o que se afirma em

Qual característica abaixo listada é uma evolução do protocolo IPv6 em relação ao IPv4?

A indústria brasileira de televisão encontra-se em um processo de transição entre as tecnologias de transmissão analógica e digital. O padrão adotado no país para a transmissão digital é baseado no japonês ISDB-T (Integrated Services Digital Broadcasting - Terrestrial), o qual define a técnica OFDM (Orthogonal Frequency Division Multiplexing) para a multiplexação de sinais no domínio da frequência, conforme ilustrado na figura abaixo. Nessa figura, f1 e f2 são as frequências inferior e superior do canal de comunicação, respectivamente, e Δ_ƒ é o espaçamento entre duas das componentes desse sinal.

(Disponível em: <http://www.revolutionwifi.net/revolutionwifi/2015/3/how-ofdm-subcarriers-work> Adaptado. Acesso em: 08 abr. 2017.)

Dentre as características da técnica OFDM listadas abaixo, qual delas minimiza a interferência intersimbólica, durante a transmissão de um pacote de dados?
