Para a construção de um novo prédio no centro de Instrução e Adaptação da Aeronáutica (CIAAR), foi realizado o levantamento planialtimétrico do terreno, e elaborado o perfil topográfico de uma linha longitudinal (AA’) que passa pelo centro do mesmo. De acordo com o projeto executivo, a obra deverá ficar sobre o patamar de cota igual a 705,00m.

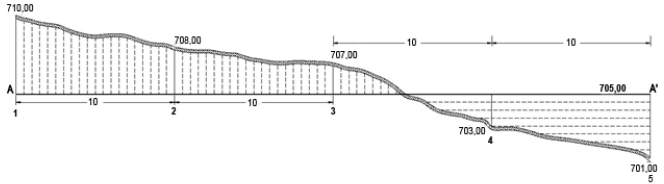

O perfil topográfico da linha AA’ e o patamar são apresentados a seguir.

Fonte: Arquivo da Banca Elaboradora.

Após observado o croqui, analise as afirmativas abaixo

I. A diferença de nível longitudinal total do terreno é de 9,0m (nove metros).

II. Entre as estacas 3 e 4 haverá uma transição entre corte e aterro, respectivamente.

III. Para implantar o patamar AA’ (terraplenagem) haverá um corte de 3,0m (três metros) na estacada 2.

Está correto o que afirma em

Levantamento georreferenciado na superfície terrestre foi revolucionado com o advento dos satélites. O Global Navigation Satellite Systems (GNSS) oferece informações precisas de tempo e posicionamento na quase totalidade do planeta com alta confiabilidade, agilidade e eficiência. As operações de campo podem ser desenvolvidas dia ou noite e sem a necessidade de intervisibilidade entre as estações. Isso representa uma mudança extraordinária nos procedimentos convencionais de levantamento.

Em relação ao posicionamento por satélites GNSS é correto afirmar que

Sistemas de Informação Geográfica (SIG) são dotados de ferramentas computacionais desenvolvidas para representar e manipular grandes quantidades de dados armazenados em banco de dados, inclusive a componente geográfica, o que permite análises espaciais complexas. São desenvolvidos para servir como suporte ao planejamento estratégico e tomada de decisão.

Em banco de dados de um SIG , analise as afirmativas a seguir.

I. Entidade (feature) é um elemento do mundo real que pode ser representada por um objeto.

II. Um objeto (entity) pode ser interpretado graficamente a partir de pontos, linhas, polígonos e textos.

III. Atributo é uma característica dos elementos de um mapa descrito mediante número de caracteres e, normalmente, são armazenados em tabelas.

Está correto o que se afirma em

Quanto agrave; estruturação e ao funcionamento do banco de dados em um ambiente SIG, marque a alternativa correta.

Na Fotogrametria digital, o produto esperado são as ortoimagens, isto é, imagens em perspectiva ortogonal. As imagens obtidas pelas câmeras estão em perspectiva central e não se configuram em uma fonte precisa de medida. A ortorretificação retira as distorções relativas à rotação da câmara e elimina a distorção relativa ao relevo. Dos modelos matemáticos empregados na ortorretificação, três deles se destacam: transformação afim geral, transformação projetiva e retificação diferencial. Em relação a esses três modelos, analise as afirmativas a seguir.

I. Afim geral é mais indicada quando o centro de perspectiva está bem longe do terreno imageado.

II. projetiva é mais indicada para regiões planas.

III. Retificação diferencial é o método mais genérico e por ele são obtidos os melhores resultados, tem como objetivo gerar uma nova imagem digital em perspectiva ortogonal, através da reconstrução dos feixes perspectivos.

Está correto o que se afirma em
