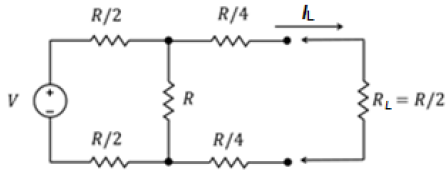

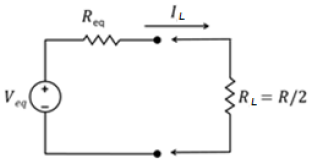

O circuito da Figura 1 abaixo, apresenta uma fonte de tensão com valor em função de V e resistências com valores em função de R. Este circuito, ao ser conectado a uma carga R_L, de valor R/2, fornecerá uma corrente I_L a esta carga. Indique os valores da fonte de Tensão (V_eq) e Resistor (R_eq), respectivamente que podem ser ligados à carga R_L para fornecer a mesma corrente I_L, conforme ilustrado na figura (2) abaixo.

FIGURA 1

FIGURA 2

Considere o circuito elétrico ilustrado na sequência abaixo que está constituído por fontes de tensão e correntes contínuas e resistores lineares.

A potência fornecida pela fonte de corrente de 1 A é igual a:

O comportamento de um sistema dinâmico pode ser analisado por meio dos parâmetros de sua função de transferência.

Considere que um sistema, descrito por:

!$ G (s) \, = \, \dfrac {10} {s+20}, !$

é submetido à uma entrada tipo degrau unitário. O valor da resposta forçada desse sistema e o tempo necessário para atingir 98% do valor final são, respectivamente:

A estrutura do quadro STM-1 da Hierarquia Digital Síncrona (SDH) é formada por 270 colunas e 9 linhas. Assim, um quadro STM-1 tem 2430 bytes, transmitidos a cada 125 !$ \mu !$s, que corresponde à taxa de transmissão de 155,52 Mbps.

No quadro STM-1 o número de bytes e a taxa de transmissão correspondente alocadas ao transporte de informação (ou Payload), é igual a

A variação do índice de refração atmosférica com a altitude e com o clima faz com que a propagação das ondas de rádio não ocorra em linha reta. Para analisar a propagação das ondas de rádio na faixa de SHF sobre o relevo terrestre, usa-se o artifício de considerar a propagação do feixe em linha reta alterando-se o raio de curvatura da terra. A correção da curvatura da terra (ou raio equivalente da terra) é realizada nos cálculos aplicando um fator K.

Sobre este tema, analise as assertivas a seguir.

I. O valor do fator K igual a 4/3 é definido como uma média no índice de refração na atmosfera, também chamado de K médio.

II. Para projetar rádio enlaces na faixa de SHF o projetista deve corrigir o perfil da terra também para K mínimo que, conforme recomendação do ITU-R da série P.530, varia com a distância do enlace.

III. Quando ocorrem fenômenos como inversão térmica ou alteração da distribuição normal de vapor d’água na atmosfera, teremos um fator K muito maior que a unidade (K>>1).

IV. O valor de K menor que a unidade (K < 1) reflete a situação de sub-refração, ou o gradiente de refratividade atmosférica positivo.

Somente é correto o que se afirma em:

Sobre a modulação em amplitude (AM) e suas variações AM-DSB, AM-DSB-SC, AM-SSB, AM-VSB e QAM, analise as assertivas a seguir.

I. Na modulação AM-DSB a potência total do sinal é distribuída entre a portadora e as bandas laterais de forma uniforme, ou seja, 1/3 em cada uma.

II. Na modulação AM-SSB a modulação pode ser feita por um detetor de envelope, que é um circuito de concepção muito simples.

III. A modulação AM-VSB reúne as vantagens da modulação AM-DSB e da AM-SSB, mas evita suas desvantagens com uma largura de banda um pouco maior que a do sinal SSB.

IV. Na modulação QAM, dois sinais com a mesma largura de banda B podem ser transmitidos simultaneamente ocupando a largura de banda total igual a 2 x B.

Estão corretas apenas as assertivas:

Em uma sub-rede, um dos hosts recebeu o endereço 203.0.113.170 dada pelo servidor Dinamic Host Configuration Protocol (DHCP). A máscara da rede é 255.255.255.248.

Qual o endereço de broadcast neste segmento de rede?

Em uma rede com endereço do tipo Classless Inter-Domain Routing (CIDR) 172.20.0.0/22, quantos endereços podem ser utilizados para endereçar hosts individualmente?

Os protocolos de roteamento dinâmico basicamente se dividem em duas modalidades denominadas de “Distance Vector” e de “Link State”.

Qual dos seguintes protocolos de roteamento dinâmico é do tipo “Link State”?

Em uma rede privada (Intranet) que utiliza os endereços classe C da série 192.168.0.0, com máscara 255.255.0.0, o acesso à Internet pode ser feito através de um roteador que irá proceder a mudança do endereço de origem (source address) do cabeçalho IP para um endereço válido na Internet. Ao receber a resposta, o roteador consulta sua tabela interna e substitui o endereço de destino do pacote para o endereço interno da rede.

Este procedimento corresponde à técnica com a sigla
