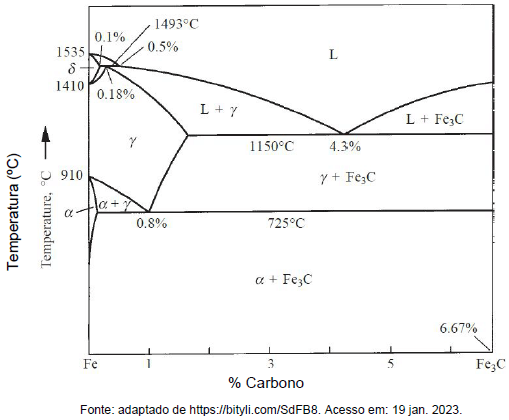

No diagrama de fases Fe-Fe₃C abaixo, a composição eutetoide é de 0,8% em peso de carbono a 725°C.

A solubilidade máxima do carbono na fase α-ferrita é de 0,025 % em peso do carbono. Uma amostra de aço, sem nenhum outro elemento de liga, exceto 0,5% em peso de carbono, é resfriada lentamente de 1000°C até a temperatura ambiente. Após este procedimento, a fração de !$ \alpha !$-ferrita pró-eutetoide à temperatura ambiente é:

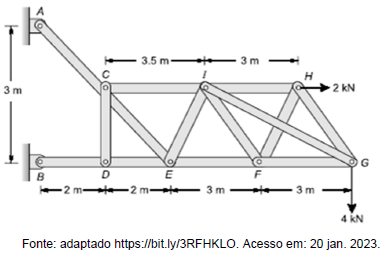

O peso de todos os membros da estrutura abaixo é desprezível e o atrito é zero em todas as juntas dos pinos. Além disso, AE é uma barra única, que contém o pino C. Da mesma forma, BE é uma barra única, que contém o pino D. As barras GI e FH são barras rígidas sobrepostas. Com isso, a magnitude da força suportada pelo membro CI é de:

Um processo politrópico é realizado a partir de uma pressão inicial de 110 kPa e volume inicial de 5 m³, para um volume final de 2,5 m³. O índice politrópico é dado por n=1,2. Qual o módulo do trabalho realizado durante o processo?

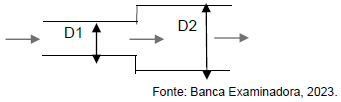

O diâmetro do tubo horizontal que é de 300 mm é repentinamente aumentado para 600 mm. A taxa de fluxo de água através deste tubo é de 0,4 m³/s.

Marque a opção que apresenta a perda de carga, devido a este aumento súbito.

Em uma noite fria de inverno, com uma temperatura ambiente externa de 2 °C, a parede de uma casa perde constantemente 30 kJ por minuto (500 W). Se as temperaturas das superfícies interna e externa da parede forem mantidas a 25 °C e 8 °C, respectivamente, qual é a taxa de destruição de energia dentro da parede?

Considere os seguintes parâmetros de projeto, para determinação da dosagem do concreto pelo Método da Associação Brasileira de Cimento Portland (ABCP), especificamente do consumo de cimento:

- f_ck = 20 MPa - Resistência de projeto;

- f_{cm 28 dias} - Resistência média de dosagem aos 28 dias para o ábaco, majorada pela equação:

f_{cm 28 dias} = f_ck + 1,65 x Sd (Equação I).

Em que S_d é o desvio-padrão da dosagem. Considere aqui uma “Condição de preparo do tipo A”, ou seja, S_d = 4 MPa.

- Uso do cimento CP 32;

- Consumo de água = 190 litros/m³.

Com base nos dados acima e ábaco ao lado, o consumo de cimento, em kg/m³, é igual a:

As leis de comportamento do concreto são escolhidas entre algumas desenvolvidas por diversos pesquisadores; e para os métodos de dosagem, são empregados tais modelos que governam a interação das principais variáveis. Analise as afirmativas abaixo quanto à “Lei de Abrams” (1918).

I. Para os mesmos materiais empregados, a resistência do concreto depende somente da relação água/cimento (a/c), alterada a relação água/cimento, inicialmente em volume, para massa (a/c).

II. Fixar o cimento e agregados em massa, e dessa forma a consistência do concreto fresco, depende preponderantemente da quantidade de água por metro cúbico de concreto.

III. O consumo de cimento por metro cúbico de concreto varia na proporção inversa da relação, em massa seca, de agregados/cimento.

IV. Adotar um valor para quantidade de cimento, em volume; e determinar por processos empíricos a massa de agregados.

Sobre as afirmativas acima, é correto afirmar que

Considere uma areia em que foram feitos três ensaios de compressão triaxial, obtendo-se os seguintes resultados:

Ensaio 1: !$ \sigma_3 = 80 \ kPa !$ e !$ (\sigma_1 - \sigma_3)_r = 200 \ kPa !$.

Ensaio 2: !$ \sigma_3 = 120 \ kPa !$ e !$ (\sigma_1 - \sigma_3)_r = 300 \ kPa !$.

Ensaio 3: !$ \sigma_3 = 200 \ kPa !$ e !$ (\sigma_1 - \sigma_3)_r = 500 \ kPa !$.

Destes ensaios foram construídos três círculos de Mohr correspondentes ao estado de tensão de ruptura, conforme figura abaixo. A partir destes, pode ser construída uma envoltória de resistência pelo laboratorista.

Considerando um ensaio de cisalhamento direto nessa areia, com a mesma compacidade, e com uma tensão normal aplicada de 225 kPa, a tensão de cisalhamento para ruptura para um inteiro mais próximo, em kPa, deve ocorrer em

A protensão é uma técnica utilizada para aumentar a resistência do concreto, e é amplamente utilizada na construção civil. Sobre o concreto protendido é correto afirmar que:

Sobre projeto e execução de fundações, segundo a ABNT NBR 6.122-2019, informe verdadeiro (V) ou falso (F) para as assertivas abaixo e, em seguida, marque a opção que apresenta a sequência correta.

( ) A estaca “Raiz” é a estaca executada por perfuração do solo com uma sonda ou piteira e revestimento total com camisa metálica, realizando-se gradativamente o lançamento e apiloamento do concreto, com retirada simultânea do revestimento.

( ) A estaca “Strauss” é a estaca armada e preenchida com argamassa de cimento e areia, moldada in loco executada por perfuração rotativa ou rotopercussiva, revestida integralmente, no trecho em solo, por um conjunto de tubos metálicos recuperáveis.

( ) A estaca “Franki” é a estaca moldada in loco executada pela cravação, por meio de sucessivos golpes de um pilão, de um tubo de ponta fechada por uma bucha seca constituída de pedra e areia, previamente firmada na extremidade inferior do tubo por atrito. Esta estaca possui base alargada e é integralmente armada.

( ) A estaca de “Reação” é a estaca executada preenchendo-se, com concreto, argamassa ou calda de cimento, perfurações previamente executadas no terreno, podendo ser total ou parcialmente armada.

( ) Cota de arrasamento é o nível em que deve ser deixado o topo da estaca ou tubulão, de modo a possibilitar a integração estrutural entre o elemento de fundação (e a sua armadura) e o bloco de coroamento.
